- Cristalización mediante agua caliente o vapor
- Mayores índices de capacidad
- Diferentes modelos para cubrir todo tipo de corrientes
MODELOS DISPONIBLES Y PRINCIPALES CARACTERÍSTICAS TÉCNICAS

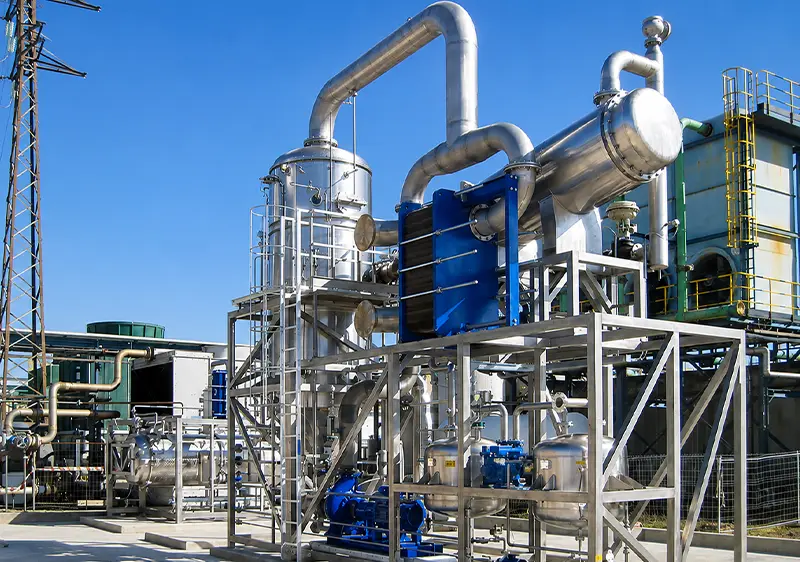

Nuestros cristalizadores térmicos concentran aguas residuales industriales de alta salinidad y cristalizan las sales disueltas, contribuyendo a la recuperación de agua y a la minimización de residuos líquidos en sistemas de vertido líquido cero (ZLD).
Al utilizar vapor o agua caliente como fuente de calor, estos sistemas resultan especialmente atractivos para instalaciones con calor residual adecuado o servicios térmicos existentes. Sus costes operativos dependen de la disponibilidad, la temperatura y el coste de la fuente de calor, así como de los requisitos de refrigeración.
Fabricamos cuatro modelos que cubren todo el rango: DESALT VR, DESALT DRY, DESALT MFE-1 y DESALT VTR. Le ayudamos a seleccionar el modelo y la configuración más adecuados en función de la composición de sus aguas residuales, la capacidad de tratamiento, los servicios disponibles y los requisitos del concentrado final.
Tecnología: Evaporación con energía térmica
Capacidad (l/día): 2000 a 20000
Consumo eléctrico por 1 m³ de destilado producido: 4,2 a 5 kWh/m³
Energía térmica para la evaporación: Vapor saturado o agua caliente
Energía térmica para la condensación: Agua de refrigeración
Vacío: ≈ 200 mbar
Temperatura de evaporación: ≈ 60 °C
Tecnología: Evaporación con energía térmica
Capacidad (l/día): 500 a 3000
Consumo eléctrico por 1 m³ de destilado producido: 2,7 a 7,4 kWh/m³
Energía térmica para la evaporación: Vapor saturado o agua caliente
Energía térmica para la condensación: Agua de refrigeración
Vacío: ≈ 200 mbar
Temperatura de evaporación: ≈ 60 °C
Tecnología: Evaporación con energía térmica
Capacidad (l/día): 20000 a 100000
Consumo eléctrico por 1 m³ de destilado producido: 26 a 48 kWh/m³
Energía térmica para la evaporación: Vapor saturado o agua caliente
Energía térmica para la condensación: Agua de refrigeración
Vacío: ≈ 200 mbar
Temperatura de evaporación: ≈ 60 °C
Tecnología: Evaporación con energía térmica
Capacidad (kg/día): 10000
Consumo de electricidad por 1 m³ de destilado producido: 5,5 kWh/m³
Energía térmica para la evaporación: Vapor saturado
Energía térmica para la condensación: Agua de refrigeración
Vacío: N/A
Temperatura de evaporación: ≈ 100 °C (Patm)
VENTAJAS PRINCIPALES
- Versatilidad en el tratamiento de efluentes complejos: Configuraciones adaptadas a diferentes composiciones de aguas residuales y requisitos de concentración, incluidas aplicaciones industriales exigentes.
- La gama de capacidades más amplia: Modelos que cubren capacidades de tratamiento de 500 a 100.000 litros /día, lo que permite seleccionar el equipo según los requisitos de cada instalación.
- Potencial para reducir el OPEX: El calor residual adecuado o la energía térmica de bajo coste pueden reducir los costes de evaporación, especialmente en aplicaciones con una demanda de tratamiento sostenida.
COMPONENTES PRINCIPALES
FUNCIONAMIENTO DE NUESTROS CRISTALIZADORES TÉRMICOS
Suministro de calor externo
Una fuente de calor externa, como vapor o agua caliente, transfiere energía térmica a las aguas residuales a través de una superficie de transferencia de calor. Esta energía calienta el líquido y provoca la evaporación. También puede utilizarse calor residual adecuado cuando su temperatura y disponibilidad cumplen los requisitos del proceso.
Evaporación y concentración de agua
A medida que se suministra calor, parte del agua se evapora, aumentando la concentración de sales disueltas y otras sustancias no volátiles en el líquido restante. Según el diseño del sistema, la evaporación tiene lugar al vacío o a presión atmosférica. El funcionamiento al vacío permite la ebullición a temperaturas más bajas.
Formación y crecimiento de cristales
A medida que continúa la evaporación, las sales cristalizables alcanzan la sobresaturación y comienzan a formarse y crecer como cristales sólidos. Las condiciones de operación se controlan para favorecer la cristalización y mantener una transferencia de calor eficaz a medida que la mezcla se concentra más.
Condensación y recuperación de residuos
El vapor generado se condensa para recuperar agua para su posible reutilización, sujeta a la calidad requerida. El residuo concentrado se extrae en forma de suspensión de cristales, material semisólido o producto sólido, dependiendo del equipo y de la composición de las aguas residuales. Puede ser necesaria una separación o un secado adicionales para obtener el producto final deseado.
SELECCIÓN DEL MODELO
| Su aplicación o prioridad | Modelo recomendado | Principales ventajas de selección | Capacidad publicada* |
|---|---|---|---|

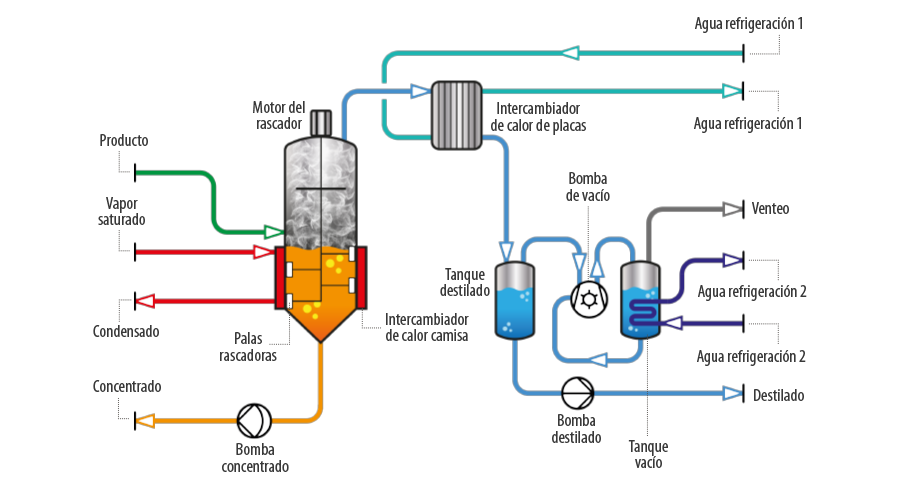

| Efluentes incrustantes que requieren una alta concentración y limpieza mecánica de las superficies de transferencia de calor | DESALT VR | El rascador motorizado interno ayuda a controlar los depósitos en las superficies de transferencia de calor. Funciona al vacío utilizando vapor o agua caliente. | 2.000–20.000 L/día |

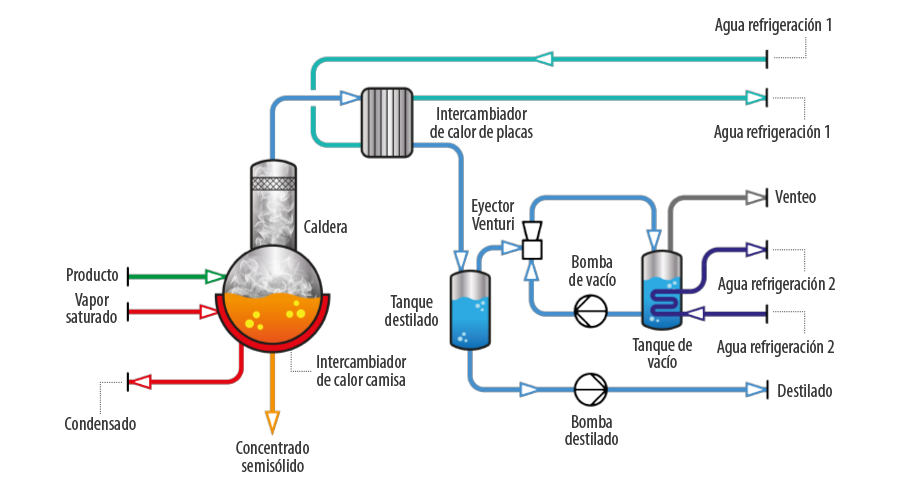

| Volúmenes más pequeños cuyo objetivo es obtener un concentrado sólido o semisólido | DESALT DRY | Diseñado para una concentración avanzada. Un tornillo interno opcional homogeneiza el producto y facilita la descarga. Utiliza vapor o agua caliente al vacío. | 500–3.000 L/día |
| Grandes volúmenes de aguas residuales que requieren cristalización de sales y circulación forzada | DESALT MFE-1 | La recirculación a alta velocidad favorece la transferencia de calor y ayuda a limitar las incrustaciones. Adecuado para corrientes acuosas con alta carga, utilizando vapor o agua caliente al vacío. | 20.000–100.000 L/día |

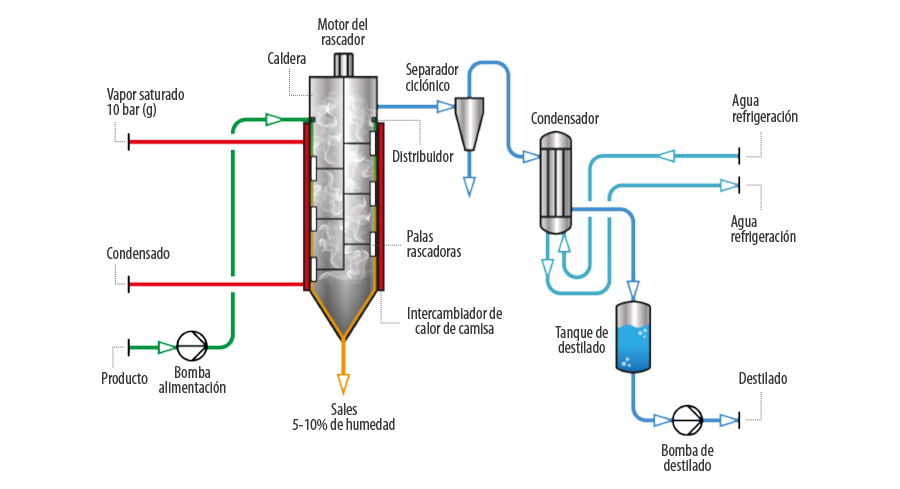

| Soluciones de sales saturadas o corrientes con alto contenido de sólidos que requieren una mayor reducción de humedad | DESALT VTR | Configuración atmosférica calentada con vapor, diseñada para maximizar la concentración final. Disponible con una sección de condensación cuando se requiere la recuperación de agua. | 10.000 kg/día por unidad; instalación en paralelo disponible |
*Las capacidades de VR, DRY y MFE-1 son valores de referencia publicados, basados en el funcionamiento con agua limpia en condiciones estándar. El caudal real de aguas residuales depende de la composición de la alimentación y de la concentración requerida. La capacidad de VTR se expresa en kg/día y no debe compararse directamente con L/día.
