- Evaporadores totalmente eléctricos
- Temperatura de evaporación más baja
- Ideal para la recuperación de materias primas y subproductos
MODELOS Y PRINCIPALES CARACTERÍSTICAS TÉCNICAS

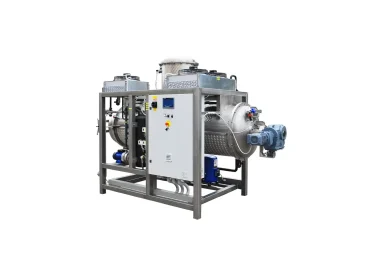

Disponemos de una amplia gama de evaporadores y cristalizadores por bomba de calor.
Gracias a su baja temperatura de vacío, los evaporadores de bomba de calor están diseñados para la evaporación de productos sensibles al calor y/o corrosivos, reduciendo el riesgo de degradación térmica del producto y el deterioro de los materiales de construcción.
Todos nuestros evaporadores al vacío se fabrican con un alto grado de personalización para adaptarse a las necesidades y objetivos de cada cliente.
Fabricamos cuatro modelos diferentes.
Tecnología: Bomba de calor (Freón R-513A)
Capacidad (l/día): 250 a 18000
Consumo eléctrico por 1 m³ de destilado producido: 170 kWh/m³
Vacío: ≈ 60 mbar
Temperatura de evaporación: ≈ 35°C
Tecnología: Bomba de Calor (Freón R-513A) / Circulación Forzada (FC)
Capacidad (l/día): 6720 a 52800
Consumo eléctrico por 1 m³ de destilado producido: 110 kWh/m³
Vacío (1er/2º Efecto): ≈ 125/70 mbar
Temperatura de evaporación (1er/2º Efecto): ≈ 50/40 °C
Tecnología: Bomba de calor (Freón R-513A)
Capacidad (l/día): 250 a 1000
Consumo eléctrico por 1 m³ de destilado producido: 270 kWh/m³
Vacío: ≈ 60 mbar
Temperatura de evaporación: ≈ 35°C
Tecnología: Bomba de calor (Freón R-513A)
Capacidad (l/día): 250 a 3500
Consumo eléctrico por 1 m³ de destilado producido: 220 kWh/m³
Vacío: ≈ 60 mbar
Temperatura de evaporación: ≈ 35°C
SELECCIÓN DE EVAPORADORES Y CRISTALIZADORES DE BOMBA DE CALOR
Esta tabla le ayudará a identificar el modelo más adecuado en función de la composición del agua residual, su tendencia a formar incrustaciones, la capacidad de tratamiento y el concentrado final requerido.
| MODELO | CAPACIDAD | CONSUMO | APLICACIÓN | VENTAJAS |
|---|---|---|---|---|

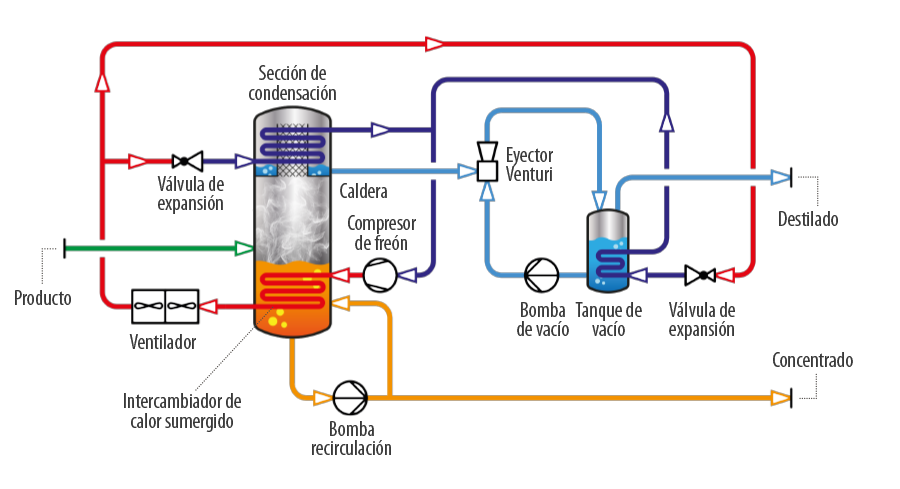

| ENVIDEST LT VS | 250–18.000 L/día | 170 kWh/m³ de destilado | Aguas residuales acuosas de baja carga contaminante que requieren concentración y recuperación de agua en un sistema compacto | Evaporación de simple efecto con intercambiador de serpentín sumergido. Combina un diseño compacto con una temperatura de operación aproximada de 35 °C. |
| ENVIDEST LT FC-2 | 6.720–52.800 L/día | 110 kWh/m³ de destilado | Mayores volúmenes de aguas residuales donde se priorizan la eficiencia energética y una mayor tolerancia a las incrustaciones | La configuración de doble efecto reutiliza el calor entre etapas para reducir el consumo eléctrico. La circulación forzada admite corrientes algo más incrustantes que los diseños con intercambiador sumergido. Temperaturas nominales de operación: aproximadamente 50/40 °C. |

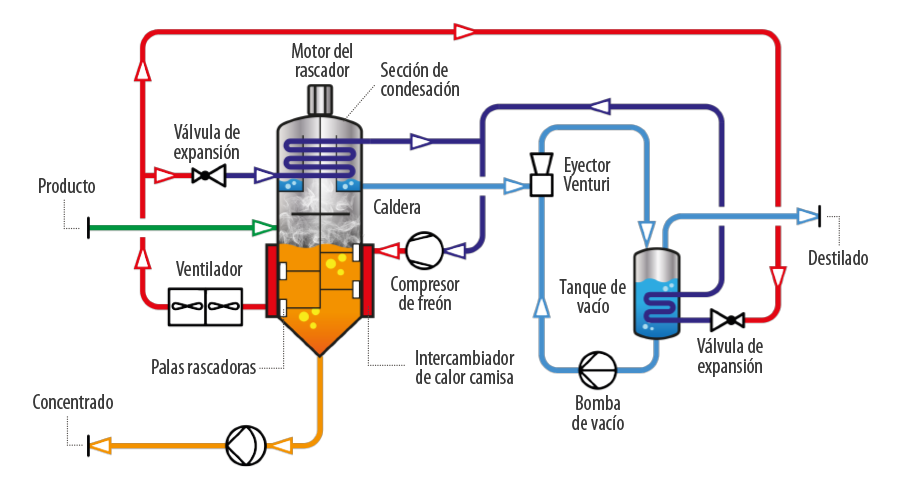

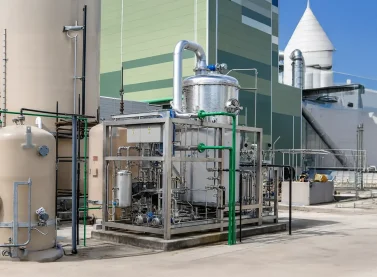

| DESALT LT VR | 250–3.500 L/día | 220 kWh/m³ de destilado | Efluentes incrustantes que requieren una elevada concentración y cristalización de sales | El rascador motorizado interno ayuda a controlar los depósitos en las superficies de intercambio térmico durante la concentración y formación de cristales. Opera a aproximadamente 35 °C. |

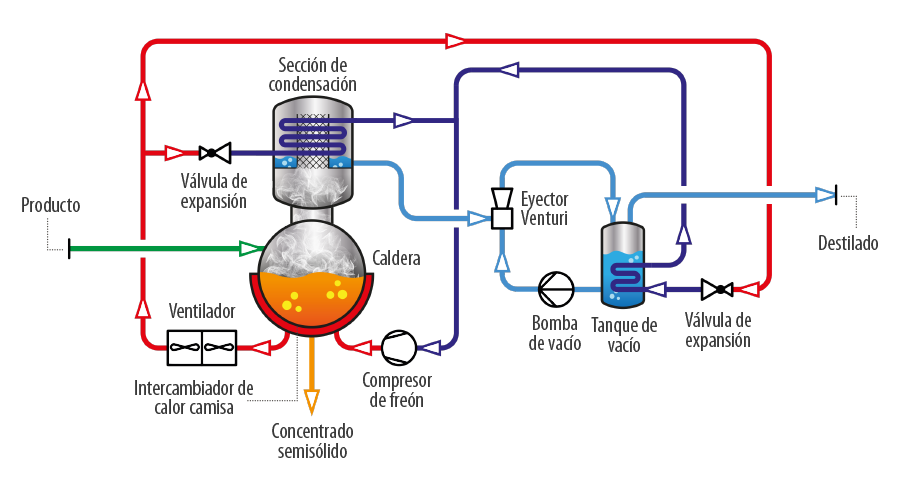

| DESALT LT DRY | 250–1.000 L/día | 270 kWh/m³ de destilado | Volúmenes menores cuyo objetivo es obtener un residuo sólido o semisólido | Diseñado para producir concentrados sólidos o semisólidos. Un tornillo interno opcional homogeneiza el producto y facilita su descarga. Opera a aproximadamente 35 °C. |
Valores de referencia publicados para el funcionamiento con agua limpia en condiciones estándar. El caudal real, la temperatura de operación y el consumo energético dependen de la composición del agua residual y de la concentración final requerida.
Los datos energéticos deben valorarse junto con el objetivo del tratamiento, ya que estos modelos producen diferentes tipos de concentrado.
VENTAJAS CLAVE
Todos nuestros sistemas de evaporación con bomba de calor ofrecen ventajas operativas excepcionales:
- Funcionan bajo vacío a temperaturas muy bajas. Esto ayuda a reducir la formación de incrustaciones y ensuciamiento, lo que disminuye los riesgos de corrosión.
- Alta eficiencia energética (bajo kWh por m³ tratado). Reutilizan el calor latente de condensación para evaporar nuevo líquido. Consumen principalmente electricidad para accionar el compresor.
- Funcionan completamente con electricidad. No requieren calderas, líneas de vapor ni circuitos de aceite térmico. Infraestructura de planta simplificada, menor mantenimiento de equipos auxiliares, integración más fácil en instalaciones existentes.
COMPONENTES PRINCIPALES

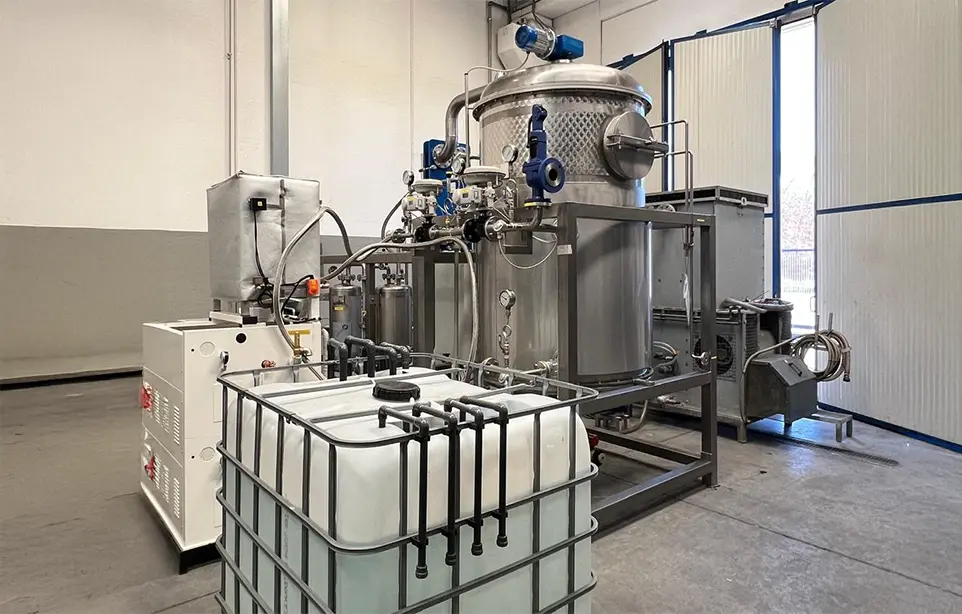

El siguiente video muestra un evaporador Envidest LT VS. El video destaca todos los componentes principales y los beneficios de los sistemas de evaporación con bomba de calor a baja temperatura.
OPERACIÓN DE NUESTROS EVAPORADORES DE BOMBA DE CALOR
Generación de vacío y ebullición a baja temperatura
El proceso comienza creando condiciones de vacío dentro de la cámara de evaporación.
Al reducir la presión, el punto de ebullición del efluente baja a aproximadamente 35–45°C. Se genera vapor de agua sin degradación térmica de compuestos sensibles.
Ciclo de calentamiento por bomba de calor
El calor requerido para la evaporación es suministrado por un ciclo de refrigeración en circuito cerrado. El gas refrigerante se comprime, aumentando su presión y temperatura.
Luego pasa a través de un intercambiador de calor transfiriendo calor y manteniendo la evaporación. A continuación, el refrigerante se expande a través de una válvula de expansión, reduciendo su temperatura y presión.
Generación de vapor y alimentación continua
A medida que el calor se transfiere al efluente, el líquido comienza a hervir bajo vacío y se genera vapor de agua de forma continua.
El efluente fresco se precalienta y se alimenta al evaporador para mantener una operación constante.
Condensación de vapor y recuperación de energía
El vapor producido durante la evaporación se dirige a un segundo intercambiador de calor. El refrigerante absorbe calor del vapor, que se condensa en agua destilada.
El destilado recuperado se extrae del sistema y el refrigerante, ahora calentado, regresa al compresor para reiniciar el ciclo.
CONFIGURACIONES DE LOS EVAPORADORES POR BOMBA DE CALOR
Los evaporadores de bomba de calor pueden diseñarse en diferentes configuraciones para adaptarse a las propiedades del caudal de alimentación y a las condiciones de operación de cada proceso.
En Condorchem Enviro Solutions, fabricamos cuatro tipos de evaporadores de bomba de calor accionados eléctricamente, cada uno diseñado para alcanzar diferentes niveles de concentración y sequedad, incluyendo corrientes corrosivas y agresivas, ofreciendo una amplia gama de soluciones para volúmenes y composiciones variables de aguas residuales.
