Evaporador-cristalizador térmico
El evaporador-cristalizador serie DESALT VTR está diseñado para el tratamiento de productos incrustantes a base acuosa o líquidos con alto contenido de sólidos, como sucede en soluciones de sal saturada. Gracias a su configuración constructiva, permite obtener un producto concentrado lo más seco posible.
Se fabrica en versiones con y sin sección de condensación. En la versión sin condensación, el vapor producido se libera directamente a la atmósfera. Cuando el cristalizador está equipado con la sección de condensación, esta se lleva a cabo con el aporte de agua de refrigeración, permitiendo la recuperación del agua.
El equipo estándar está diseñado para tratar 10 000 kg/día. Si se requiere ampliar la capacidad, es posible integrar varios equipos en paralelo, unificando la estructura y el cuadro eléctrico de mando y control.
Operación del equipo completamente automática las 24 horas del día.
Características principales
- Tecnología: Evaporación con energía térmica
- Monoefecto/Multiefecto: Monoefecto
- Energía térmica para la evaporación: Vapor saturado
- Energía térmica para la condensación: Agua de refrigeración
- Temperatura de evaporación: ≈ 100 °C (Patm)
- Caldera de evaporación: Vertical troncocónica
- Separador de gotas: Separador ciclónico
- Intercambiador de calor para el calentamiento: Camisa externa
- Unidad de control*: PLC Siemens con pantalla táctil HMI
- Protección: IP54
- Alimentación eléctrica**: 400 V III + PE 50 Hz
- Material de fabricación estándar: 1.4401/1.4404 (AISI 316L/Duplex)
- Material de fabricación especial anticorrosión***: 1.4410 (Superduplex 2507)
* Diferente fabricante de PLC bajo pedido
** Diferente suministro de tensión bajo pedido
*** Consultar otras opciones de materiales disponibles

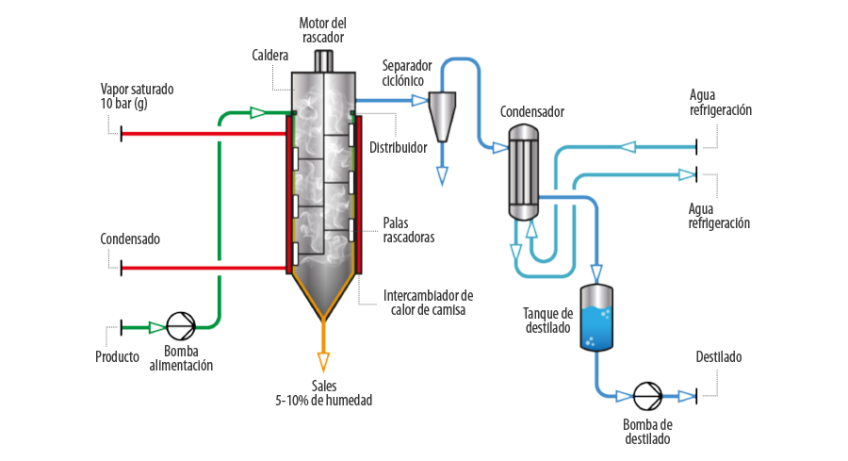

Diagrama
Datos técnicos
| Parámetro | Unidades | 10000 |
|---|---|---|
| Capacidad* | kg/day | 10000 |
| Consumo eléctrico | kWh | 5,5 |
| Energía térmica para la evaporación | kWht | 331 |
| Energía térmica para la condensación | kWht | 290 |
| Largo | mm | 5526 |
| Ancho | mm | 5526 |
| Alto | mm | 9385 |
