MODELOS Y PRINCIPALES CARACTERÍSTICAS TÉCNICAS

Diseñamos y fabricamos distintos modelos de evaporadores al vacío de circulación forzada que nos permiten adaptarnos a diferentes caudales, cargas contaminantes y fuentes de energía.

Nuestra gama abarca desde equipos compactos de bomba de calor hasta sistemas de evaporación de de múltiple efecto para el tratamiento de elevados volúmenes de aguas residuales industriales. Adicionalmente, fabricamos sistemas de evaporación por recompresión mecánica de vapor (MVR) que son ideales para reducir el consumo de energía y optimizar los costes operativos.

Loa evaporadores de circulación forzada mantienen el efluente en continuo movimiento a través del intercambiador de calor, reduciendo la formación de incrustaciones y permitiendo el tratamiento de efluentes de alta viscosidad. Esta tecnología está especialmente recomendada para tratar residuos líquidos de elevada viscosidad con alta tendencia al ensuciamiento e incrustación, elevada viscosidad, con presencia de cristales, sólidos en suspensión o sales que dificultan la circulación natural.

En Condorchem Enviro Solutions disponemos de una amplia gama de evaporadores al vacío para el tratamiento de todo tipo de efluentes industriales.

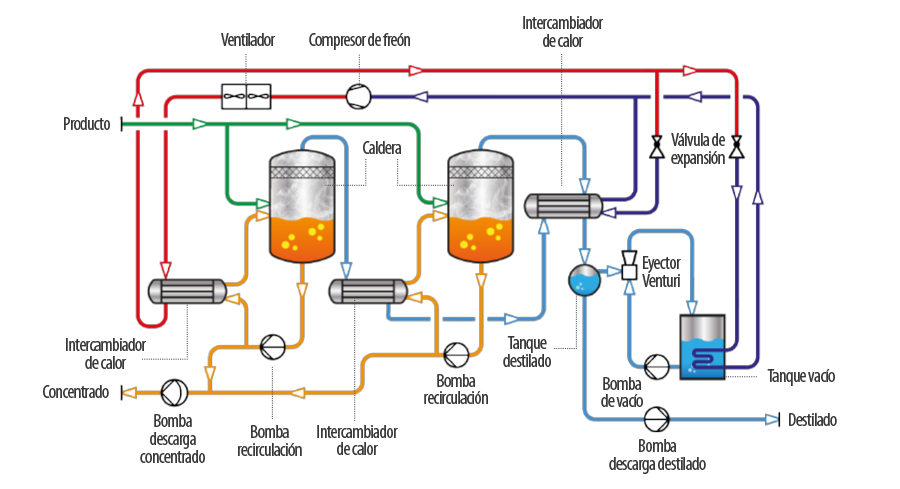

ENVIDEST LT FC-2
ENVIDEST LT FC-2

Tecnología: Bomba de Calor (Freón R-513A) / Circulación Forzada (FC)

Capacidad (l/día): 6720 a 52800

Consumo eléctrico por 1 m³ de destilado producido: 110 kWh/m³

Vacío: ≈ 120/70 mbar

Temperatura de evaporación: ≈ 50/40 °C

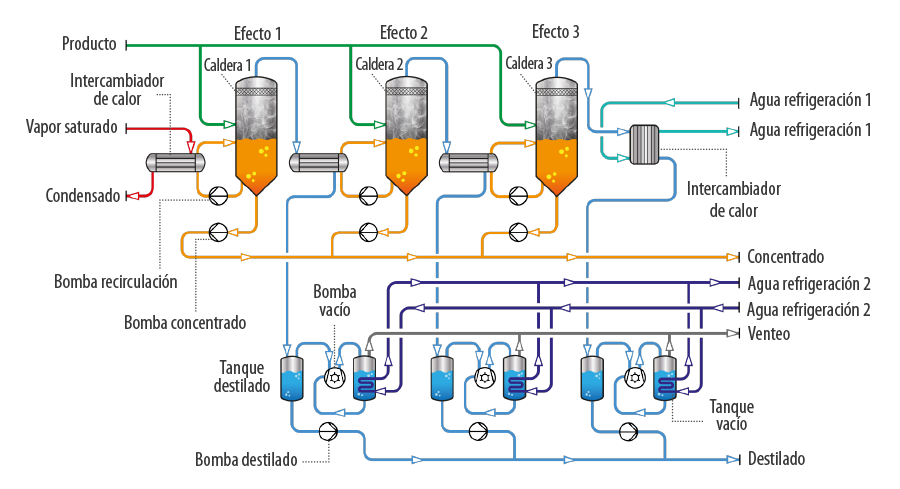

ENVIDEST MFE
ENVIDEST MFE

Tecnología: Evaporación con energía térmica Circulación Forzada (FC)

Capacidad (l/día): 20000 a 200000

Consumo eléctrico por 1 m³ de destilado producido: 20 a 110 kWh/m³

Energía térmica para evaporación: 630 a 2100 kWht

Energía térmica para condensación: 630 a 2100 kWht

Vacío (1er/2do/3er Efecto): ≈ 310/200/125 mbar

Temperatura de evaporación (1er/2do/3er Efecto): ≈ 70/60/50°C

ENVIDEST MVR FC TF
ENVIDEST MVR FC TF

Tecnología: Recompresión Mecánica de Vapor (MVR) / Circulación Forzada (FC)

Capacidad (l/h): 1042 a 4166

Consumo eléctrico por 1 m³ de destilado producido: 35 kWh/m³

Vacío: ≈ 750 mbar

Temperatura de evaporación: ≈ 90-94 °C

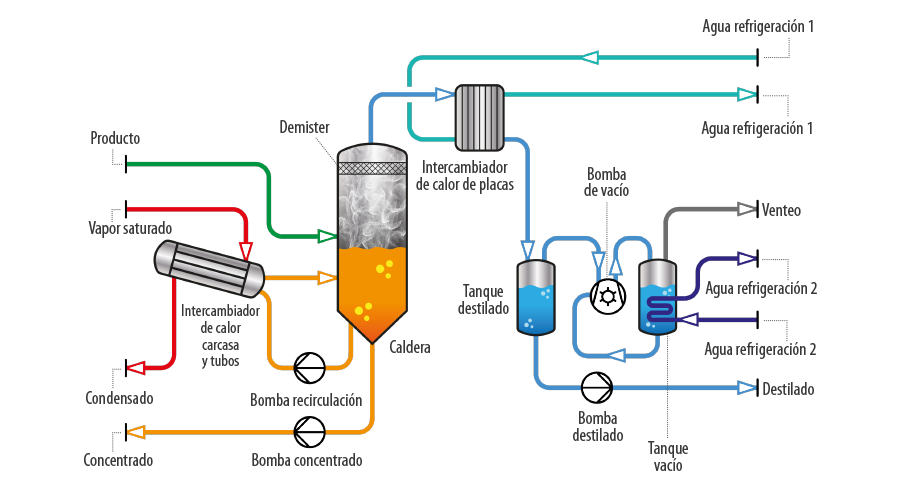

DESALT MFE-1
DESALT MFE-1

Tecnología: Evaporación con energía térmica / Circulación Forzada (FC)

Capacidad (l/día): 20000 a 100000

Consumo eléctrico por 1 m³ de destilado producido: 26 a 48 kWh/m³

Energía térmica para evaporación: 630 a 3140 kWht

Energía térmica para condensación: 630 a 3140 kWht

Vacío (1er/2do/3er Efecto): ≈ 200 mbar

Temperatura de evaporación (1er/2do/3er Efecto): ≈ 60°C

DESALT MVR FC
DESALT MVR FC

Tecnología: Recompresión Mecánica de Vapor (MVR) / Circulación Forzada (FC)

Capacidad (l/h): 600 a 2500

Consumo eléctrico por 1 m³ de destilado producido: 64 kWh/m³

Vacío: ≈ 700 mbar

Temperatura de evaporación: ≈ 90 °C

SELECCIÓN DE EVAPORADORES Y CRISTALIZADORES DE CIRCULACIÓN FORZADA

Compare las configuraciones disponibles según las características del efluente, la capacidad requerida, la energía disponible y el objetivo de concentración o cristalización.

Aplicación o prioridad Modelo recomendado Criterio de selección Capacidad nominal* Energía y consumo eléctrico
Concentración a baja temperatura de efluentes de baja carga contaminante. ENVIDEST LT FC-2 Bomba de calor de doble efecto, con temperaturas de evaporación de aproximadamente 50 y 40 °C. La circulación forzada admite efluentes algo más incrustantes que los equipos con intercambiador sumergido. 6.720–52.800 L/día 110 kWh/m³ de destilado
Tratamiento de aguas oleosas o corrientes de baja carga contaminante cuando el espacio es limitado. ENVIDEST MVR FF Combina película descendente y circulación forzada en un equipo compacto, con componentes accesibles para el mantenimiento. 120–1.980 L/h 35–60 kWh/m³ de destilado
Concentración de mayores caudales de efluentes de baja carga contaminante mediante MVR. ENVIDEST MVR FC TF Combina un turbocompresor con recirculación a alta velocidad para limitar los depósitos en el intercambiador de carcasa y tubos. 1.042–4.166 L/h 35 kWh/m³ de destilado
Concentración de grandes caudales cuando se dispone de calor a bajo coste. ENVIDEST MFE 1 Una sola etapa de evaporación. Adecuado cuando el ahorro térmico de un segundo efecto no justifica la inversión adicional. 20.000–130.000 L/día Vapor o agua caliente. Simple efecto.
Concentración de grandes volúmenes de efluente con menor demanda de calor externo. ENVIDEST MFE 2 El vapor del primer efecto calienta el segundo. Una bomba en cada etapa mantiene el líquido en circulación. 30.000–120.000 L/día Vapor o agua caliente. Doble efecto.
Tratamiento de grandes volúmenes cuando las horas de operación y el coste del calor justifican un tercer efecto. ENVIDEST MFE 3 Reutiliza el calor en tres etapas y ofrece la mayor capacidad nominal de la gama. 30.000–200.000 L/día Vapor o agua caliente. Triple efecto.
Concentración de efluentes de alta carga contaminante y cristalización de sales mediante MVR. DESALT MVR FC Diseñado para precipitar sales disueltas. La recirculación limita las incrustaciones en el intercambiador. Requiere un aporte auxiliar de vapor saturado. 600–2.500 L/h 64 kWh/m³ de destilado
Cristalización de sales en grandes volúmenes de efluentes de alta carga contaminante cuando se dispone de una fuente térmica adecuada. DESALT MFE-1 La recirculación a alta velocidad ayuda a controlar las incrustaciones. La inclinación del intercambiador facilita su vaciado durante las paradas. 20.000–100.000 L/día Vapor o agua caliente. Simple efecto, con agua de refrigeración para la condensación.

* Capacidades nominales de evaporación con agua limpia en condiciones estándar. Se conservan las unidades de cada ficha: L/h o L/día. El caudal real de efluente tratado depende de su composición y de la concentración final requerida.

Además del caudal, deben evaluarse la viscosidad, la tendencia a formar incrustaciones, la presencia o formación de cristales y la energía disponible. Los modelos ENVIDEST se orientan a la evaporación y concentración; los modelos DESALT de esta tabla están diseñados para permitir la cristalización de sales.

PRINCIPALES VENTAJAS OPERATIVAS

  • Los evaporadores de circulación forzada son los más eficientes para el tratamiento de líquidos viscosos, ya que mantienen una circulación intensa en el interior del equipo, incluso con efluentes concentrados.
  • Reducen la formación de incrustaciones, ya que la elevada velocidad a la que se mueve el líquido reduce los depósitos sobre las superficies de intercambio térmico.
  • Permiten trabajar con suspensiones y corrientes con tendencia a cristalizar.
  • Se obtienen unos altos niveles de concentración, lo que reduce el volumen del residuo para su gestión externa, o para su cristalización final.

COMPONENTES PRINCIPALES DE CADA MODELO

ENVIDEST LT FC-2
ENVIDEST MFE
ENVIDEST MVR FC TF
DESALT MFE-1
DESALT MVR FC

El siguiente video muestra el evaporador/cristalizador DESALT MVR FC. El video detalla todos los componentes del equipo y las principales ventajas operativas de los sistemas de cristalización mediante recomprensión mecánica de vapor.

OPERACIÓN DE NUESTROS EVAPORADORES AL VACÍO DE CIRCULACIÓN FORZADA

1

Inicio y llenado

Cuando se enciende el evaporador, la válvula de carga se abre y el efluente o producto a tratar comienza a llenar la cámara del recipiente.

2

Circulación forzada

Una vez alcanzado el nivel, se activa la bomba de recirculación para crear un flujo constante de líquido a través del intercambiador de calor y su vaso correspondiente, garantizando una transferencia de calor efectiva y el manejo de corrientes complejas que de otro modo se incrustarían rápidamente o asfixiarían el proceso.

3

Calefacción de Circuito

Para los evaporadores térmicos, ya sean de vapor saturado o agua caliente, se utilizan chaquetas para alcanzar la temperatura de operación.

Los evaporadores eléctricos utilizan una serie de resistencias eléctricas dentro del recipiente para lograr el mismo resultado.

4

Circulación y condensación

Una vez que todo el circuito ha alcanzado la temperatura de funcionamiento, los vapores de la caldera pasan por los intercambiadores de calor y se condensan para recuperar el destilado.. Durante el proceso, se recupera calor que se utiliza para calentar el nuevo producto que se introduce en el equipo para ser tratado.

ANIMACIÓN DE VIDEO 3D

El siguiente vídeo muestra una animación 3D en la que se detalla paso a paso cómo funcionan nuestros evaporadores MVR de circulación forzada.

CONFIGURACIONES

Nuestros evaporadores de circulación forzada pueden fabricarse en diferentes configuraciones:

  • Energía: eléctricos o térmicos
  • Evaporadores de uno, dos o tres efectos.

De este modo, cada evaporador se adapta al caudal a tratar, la disponibilidad de energía, el coste operativo y el presupuesto de inversión de cada proyecto.

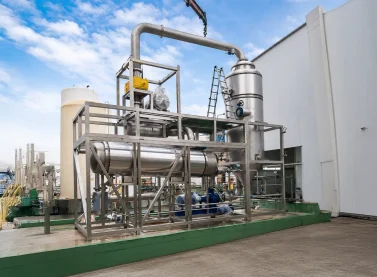

Los evaporadores térmicos son la opción más adecuada para grandes capacidades de tratamiento, especialmente cuando existe una fuente de calor residual disponible.

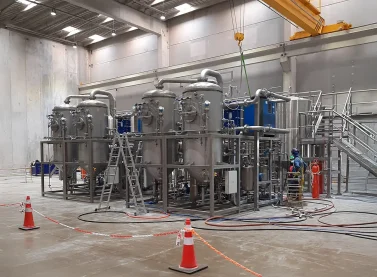

Los sistemas de simple efecto son la alternativa más rentable para caudales reducidos o cuando se busca minimizar la inversión inicial. En cambio, las configuraciones de doble y triple efecto reutilizan el calor latente generado durante la evaporación, reduciendo de forma significativa el consumo energético y el coste operativo del proceso.

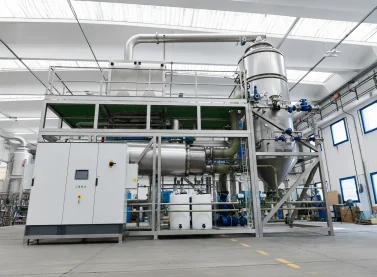

Por su parte, los evaporadores eléctricos destacan por su flexibilidad, facilidad de instalación y elevada eficiencia para tratar una amplia variedad de caudales, especialmente cuando el espacio es limitado.
