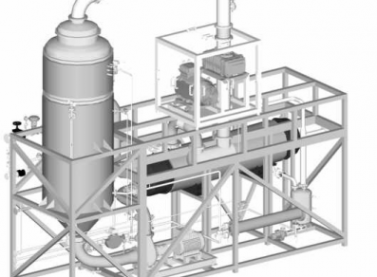

El cristalizador DESALT MVR FC es un equipo de evaporación al vacío de circulación forzada por compresión mecánica del vapor.

Este evaporador utiliza el compresor tipo Roots para volver a comprimir el vapor que se evapora de las aguas residuales para aumentar su temperatura y presión. El vapor recomprimido se reutiliza como fuente de calor para evaporar las aguas residuales nuevamente.

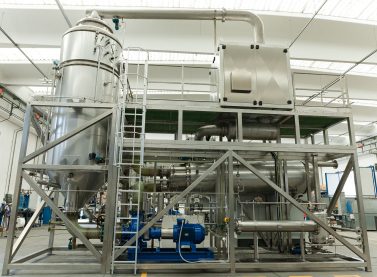

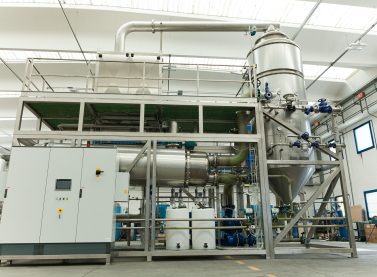

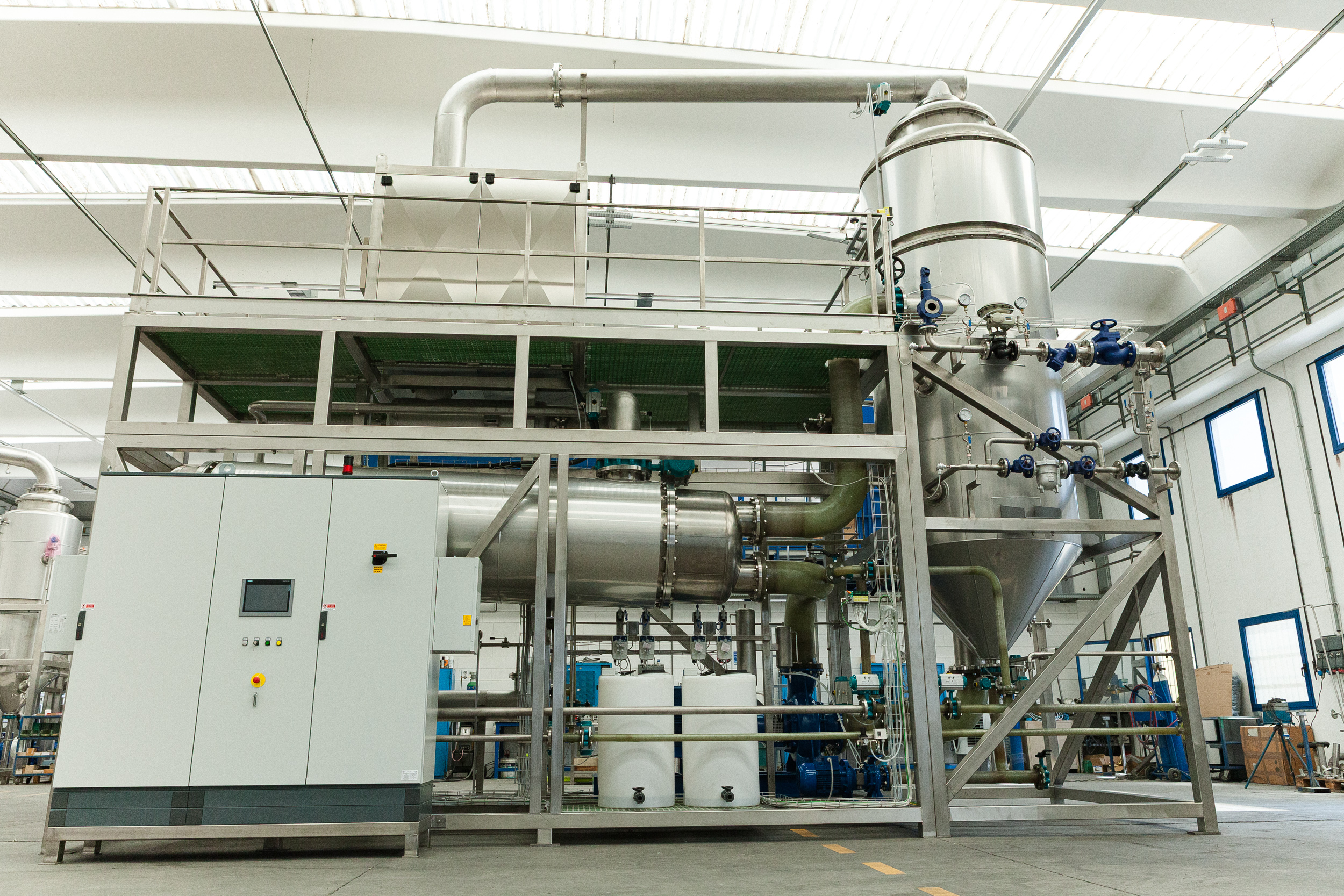

Nuestros evaporadores DESALT MVR FC 1500-2500

Características principales

  • Funcionamiento totalmente autom√°tico las 24 horas del d√≠a.
  • Suministro energ√©tico mediante bomba Root.
  • Puesta en marcha y mantenimiento de temperatura mediante vapor.
  • Unidad montada en bastidor de acero inoxidable AISI 304.
  • Entrada de aguas residuales y salidas de condensado operadas autom√°ticamente.
  • Instrumentaci√≥n de control digital y anal√≥gico para la monitorizaci√≥n autom√°tica del sistema.
  • Control a trav√©s de PLC Siemens S7; visualizaci√≥n de los principales par√°metros a trav√©s de pantalla t√°ctil LCD.
  • Caldera de evaporaci√≥n vertical con fondo c√≥nico para para la separaci√≥n de las sales.
  • Caldera de evaporaci√≥n equipada con intercambiador de calor externo de carcasa y tubos. El l√≠quido de proceso fluye dentro del haz de tubos a gran velocidad gracias a la bomba de recirculaci√≥n, con lo que alcanzan las calor√≠as necesarias para la cristalizaci√≥n, evitando as√≠ la estratificaci√≥n en la superficie de intercambio. El intercambiador se sit√ļa con inclinaci√≥n suficiente para facilitar su vaciado hacia la caldera de evaporaci√≥n en caso de paro, evitando incrustaciones.
  • Una bomba para entrada de agua a tratar.
  • V√°lvula manual para tomar muestras del producto durante el proceso.
  • La bomba de vac√≠o (compresor Roots) extrae el vapor de agua de la caldera de evaporaci√≥n, lo comprime a presi√≥n atmosf√©rica y bombea el vapor comprimido al √°rea de condensaci√≥n (intercambiador de calor) del evaporador. La bomba de vac√≠o es accionada por correas de transmisi√≥n del motor el√©ctrico ubicado debajo de la bomba de vac√≠o.
  • La condensaci√≥n de las aguas residuales evaporadas tiene lugar en el intercambiador tubular por el que pasa el agua a tratar.
  • El condensado se almacena en el tanque de destilado separado del circuito de vac√≠o y se descarga mediante la bomba de destilado controlada por interruptores de nivel.
  • Circuito autom√°tico para la descarga de concentrado con bomba de extracci√≥n y v√°lvulas neum√°ticas y manuales.
  • Funci√≥n de descarga autom√°tica programable por un temporizador para una personalizaci√≥n completa del proceso.
  • Otro sistema de control de descarga de concentrado (conduct√≠metro, dens√≠metro) bajo demanda.
  • El sistema autom√°tico se completa con una v√°lvula neum√°tica y una boquilla rotatoria. El circuito permite dosificar agentes limpiadores dentro del cristalizador. El tiempo del ciclo de lavado puede ser ajustado desde el panel de control en funci√≥n de las necesidades reales.
  • Sistema autom√°tico con sensor de formaci√≥n de espuma y control de ajuste variable. El circuito permite inyectar autom√°ticamente agentes antiespumantes dentro del cristalizador. La cantidad de antiespumante inyectada es ajustable desde el panel de control de acuerdo con las necesidades reales.
  • Unidad de control Siemens PLC y panel de control con pantalla t√°ctil.
  • Panel el√©ctrico, protecci√≥n IP 54.
  • Interruptor autom√°tico por sobrecarga en todos los motores.
  • Circuito auxiliar de 24 voltios.
  • Cableado ign√≠fugo.
  • Reguladores de control de nivel para tanques y nivel de dep√≥sitos exteriores.

Datos técnicos

Par√°metros Unidades DESALT MVR FC 1500 DESALT MVR FC 2500
Producción de destilado por hora (1) L/h 1500 2500
Potencia absorbida kWh - 160
Consumo eléctrico (2) kWh/m3destilado 64 64
Vapor saturado <3 barg
En operación/operación-calentamiento
kg/h 110/180 180/300
Temperatura de evaporaci√≥n ¬įC 90 90
Dimensiones (L x W x H) (3) mm 7300 x 2200 x 6200 8100 x 2450 x 7511
Características eléctricas (4) - 400 V III + N + Pe / 50 Hz 400 V III + N + Pe / 50 Hz

Notas:
(1) Capacidad de producci√≥n de destilado considerando el tratamiento de agua limpia y con el equipo trabajando a r√©gimen en condiciones normales (T = 20 ¬įC, P = 1013 mbar).
(2) Consumo eléctrico expresado en kWh por m3 de destilado producido.
(3) Las dimensiones son orientativas y deben verificarse durante la fase de Ingeniería de Detalle.
(4) Diferente suministro de tensión bajo pedido.

Materiales

Descripción SAF 2507 AISI 904L
Estructura soporte AISI 304 AISI 304
Caldera de evaporación Parte superior AISI 316
Parte inferior SAF 2507
Parte superior AISI 316
Parte inferior AISI 904L
Intercambiador de calor Tubos SAF 2507
Carcasa AISI 316
Tubos AISI 904L
Carcasa AISI 316
Bomba de vacío (compresor Roots) Lóbulos: hierro fundido
Carcasa: hierro fundido
Lóbulos: hierro fundido
Carcasa: hierro fundido
Válvulas, tuberías y componentes en contacto con concentrado SAF 2507/GRP AISI 904L
Válvulas, tuberías y componentes en contacto con destilado AISI 316 AISI 316
Otros válvulas, tuberías y componentes (lavado, antiespumante) AISI 316 AISI 316
