- Funcionan con energía eléctrica
- Alta eficiencia energética gracias a la reutilización del vapor generado
- Modelos de cristalizadores con los costes operativos más bajos
MODELOS Y PRINCIPALES CARACTERÍSTICAS TÉCNICAS
Nuestros cristalizadores de recompresión mecánica de vapor (MVR) ofrecen un excelente rendimiento en el tratamiento de salmueras concentradas y otros efluentes industriales de alta salinidad.

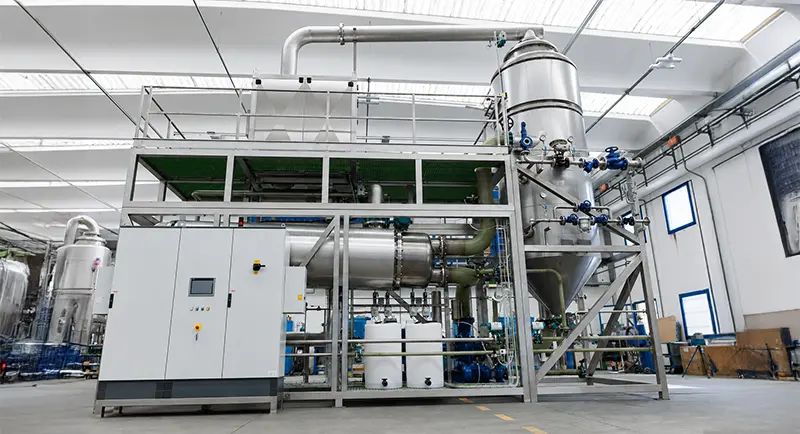

Nuestro modelo DESALT MVR FC combina la compresión mecánica de vapor con la circulación forzada para concentrar efluentes acuosos exigentes y cristalizar las sales disueltas. Ofrece una excelente eficiencia en procesos donde el equipo ha de operar en continuo y en los que el consumo energético representa una parte importante de los costes operativos, ya que al recomprimir y reutilizar el vapor generado durante la evaporación, el sistema recupera calor para impulsar el proceso, prácticamente eliminando las necesidades de calentamiento externo.
El DESALT MVR FC forma parte de un amplio catálogo de cristalizadores al vacío para la gestión de efluentes residuales.
Cada equipo de evaporación MVR se diseña en función de la composición de sus aguas residuales, la capacidad de tratamiento y sus objetivos de recuperación de agua y recursos.
Tecnología: Recompresión Mecánica de Vapor (MVR) / Circulación Forzada (FC)
Capacidad (l/hora): 600 a 2.500
Consumo de electricidad por 1 m³ de destilado producido: 64 kWh/m³
Vacío: ≈ 700 mbar
Temperatura de evaporación: ≈ 90 °C
PRINCIPALES VENTAJAS OPERATIVAS
- Los cristalizadores industriales MVR son los que tienen el menor consumo eléctrico, que es de 64 kWh/m³ de destilado. El coste energético de un cristalizador MVR es de aproximadamente un tercio del coste energético de una unidad con bomba de calor, ofreciendo un rendimiento inigualable en funcionamiento continuo.
- La circulación forzada permite tratar efluentes complejos, ya que la bomba de recirculación mantiene un caudal elevado a través del intercambiador para evitar la formación de incrustaciones. De esta manera, el cristalizador puede tratar corrientes con altas cargas de contaminantes que obstruirían otros modelos en cuestión de horas.
- Los cristalizadores MVR son los equipos eléctricos con mayor capacidad, superando ampliamente los volúmenes de efluente que pueden tratar los cristalizadores con bomba de calor.
COMPONENTES PRINCIPALES DEL DESALT MVR FC
El siguiente video muestra el evaporador/cristalizador DESALT MVR FC. El video destaca todos los componentes principales y los beneficios de los sistemas de cristalización industrial mediante recomprensión mecánica de vapor.
FUNCIONAMIENTO DE NUESTROS CRISTALIZADORES MVR
Introducción del efluente y condiciones de operación
El efluente residual entra en el cristalizador, en el que se alcanzan la temperatura de funcionamiento y a las condiciones de vacío requeridas. Un precalentador utiliza el calor recuperado por el compresor root para calentar el producto a tratar entrante.
Intercambio de calor y evaporación
Una bomba de circulación mueve el líquido a través de un intercambiador de calor externo, donde absorbe calor y se devuelve a la cámara de evaporación. Parte del agua se evapora en la cámara a baja presión. A medida que se elimina el agua, la solución se vuelve sobresaturada, lo que permite que los cristales de sal se formen y crezcan.
Recompresión mecánica de vapor y reutilización del calor
El vapor generado pasa a través de un separador de gotas antes de entrar en el compresor. La compresión aumenta la presión y la temperatura de condensación del vapor, por lo que se puede reutilizar como medio de calentamiento en el intercambiador de calor externo. Allí, libera calor al líquido en circulación y se condensa en agua recuperada.
Condensación, recuperación y cristalización
El condensado se recoge para su posible reutilización. Una parte del concentrado de cristales se extrae para la separación sólido-líquido, mientras que el resto continúa circulando. El licor madre separado puede devolverse al proceso o gestionarse por separado, en función de su composición y del diseño del sistema.
ANIMACIÓN DE VÍDEO 3D
A continuación se muestra una animación de vídeo 3D que explica paso a paso cómo funcionan nuestros evaporadores de compresión mecánica de vapor, desde la alimentación de la solución que se va a tratar en el evaporador/cristalizador hasta la extracción del destilado y el concentrado del sistema.
