Evaporadores al vacío con circulación forzada.
Los evaporadores ENVIDEST MVR FC representan un nuevo concepto de evaporadores de circulación forzada por compresión mecánica del vapor, para producción de destilado de 250-2.000 L/h.
Sistema de precalentamiento del agua a tratar para arranque del equipo (durante dos horas) mediante resistencias eléctricas, instaladas en el interior de la caldera, o bien mediante aporte de vapor a cargo del cliente.
Nuestros evaporadores ENVIDEST MVR FC
Características principales
- Caldera de ebullición de tipo vertical, fabricada en material AISI 316 L. Gran capacidad para un funcionamiento continuo del equipo.
- Sistema de compresión del vapor mediante bomba Root.
- Vacío formado por una bomba de anillo líquido. Sistema de refrigeración de la bomba mediante chiller instalado fuera del bastidor.
- Sistema de recirculación del agua concentrada mediante bomba centrífuga.
- Intercambiador de placas para el intercambio de calor entre el fluido a tratar y el vapor producido provocando la condensación de este último (destilado). Fabricado en AISI 316 L.
- Pre-intercambiador de placas para el pre-calentamiento del agua a tratar. Intercambio entre agua a tratar y destilado obtenido.
- Tanque de condensado fabricado en AISI 316 L.
- Control automático por peso, presión y temperatura.
- Células de carga, para control en peso.
- Sensor de nivel en escala para un control continuo del proceso.
- Manómetro para el control de vacío y el funcionamiento de la bomba de vacío.
- Arranque rápido del equipo (2horas) mediante resistencias eléctricas o aporte de vapor.
- Tuberías fabricadas en AISI 316 L.
- Sistema automático de limpieza (CIP) del interior del evaporador, garantizando de esta forma su continua disponibilidad.
- Armario eléctrico integrado en máquina con equipos de protección y control de operación. Dispone de PLC, módulos analógicos para instrumentación y HMI tipo táctil con pantalla.
Características opcionales
- Equipo panelado, para minimizar el ruido y optimizar el rendimiento del equipo a nivel térmico.
- Se puede suministrar el equipo, las partes en contacto con el líquido, en material especial resistente a la corrosión (SAF 2507 o TITANIO) (efluente con elevado contenido en cloruros o fluoruros, etc).
- MODEM de Telegestión a distancia.
- Otras alimentaciones eléctricas disponibles.

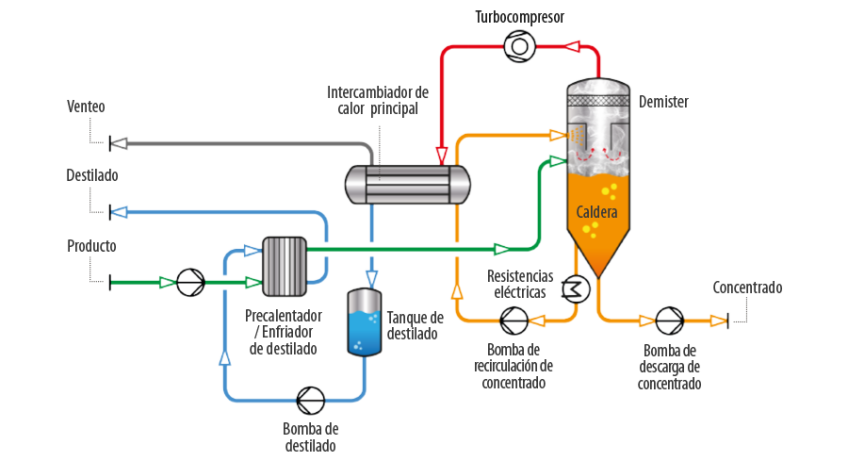

Diagrama
Datos técnicos
| Unid. | 250 | 500 | 750 | 1000 | 1500 | 2000 | |
|---|---|---|---|---|---|---|---|
| Entrada alimentación | I/d | 5.000 | 10.000 | 15.000 | 20.000 | 30.000 | 40.000 |
| Capacidad nominal | I/h | 250 | 500 | 750 | 1000 | 1500 | 2000 |
| Consumo energético | W/I | 52 | 52 | 48 | 48 | 48 | 48 |
| Dimensiones (LxPxH) | cm | 320x190x290 | 350x210x290 | 400x220x325 | 450x220x340 | 470x220x350 | 490x220x350 |
