- Espesamiento de los lodos de hasta un 10 % de materia seca (MS).
- Deshidratación superior al 30 % de materia seca.
- Bajo consumo energético y de agua de lavado gracias a diseño autolimpiante.

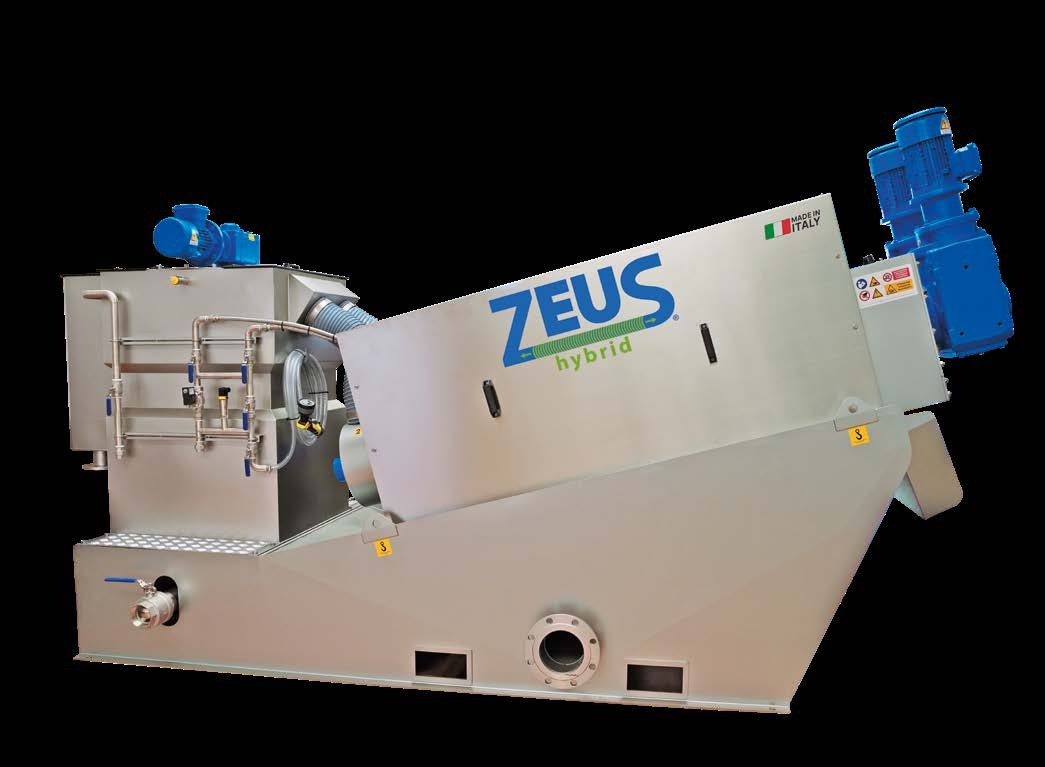

ENVIPRESS: LA PRENSA DE TORNILLO PARA EL ESPESAMIENTO Y DESHIDRATACIÓN DE LODOS EN TRATAMIENTO DE AGUAS
Nuestras prensas de tornillo Envipress ofrecen un excelente rendimiento para el espesamiento y la deshidratación de lodos en pequeñas y medianas plantas depuradoras de aguas residuales, tanto urbanas como industriales, gracias a su bajo consumo energético y a un diseño multidisco que mantiene abiertos los pasos de drenaje y reduce el riesgo de atascos durante la operación continua.
- Reducir el volumen final de lodo y los costes de transporte, almacenamiento y eliminación.
- Automatizar la línea de deshidratación fangos con una intervención mínima del operador.
- Fácil integración y puesta en marcha el equipo en depuradoras nuevas o instalaciones existentes con poco espacio disponible.
Integran todos los componentes en un equipo compacto de acero inoxidable.

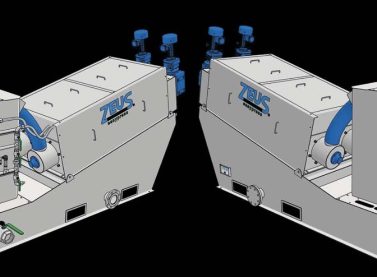

Capacidad: 8–120 kg MS/h
Soluciones compactas para caudales bajos y medios, con uno o dos tornillos de prensado.

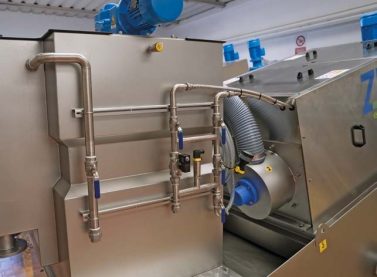

Capacidad: 80–480 kg MS/h
Configuraciones de dos a cuatro tornillos para líneas industriales y municipales.
Capacidad: 135–640 kg MS/h
Máxima capacidad de la gama con tornillos de 400 mm de diámetro.
MODELOS PRENSA DE TORNILLO ENVIPRESS
| Modelo | Tornillos | Capacidad MS | Caudal a 2 % | Caudal a 3 % | Caudal a 4 % | Potencia | Dimensiones L × A × H |
|---|---|---|---|---|---|---|---|
| ENVIPRESS 402 | 1 × Ø200 | 8–20 kg/h | 0,75 m³/h | 0,6 m³/h | 0,5 m³/h | 0,55 kW | 2465 × 585 × 1535 mm |
| ENVIPRESS 602 | 1 × Ø300 | 20–60 kg/h | 2,5 m³/h | 2 m³/h | 1,5 m³/h | 1,3 kW | 3330 × 725 × 1890 mm |
| ENVIPRESS 604 | 2 × Ø300 | 40–120 kg/h | 5 m³/h | 4 m³/h | 3 m³/h | 2,05 kW | 3530 × 1115 × 1875 mm |
| ENVIPRESS 704 | 2 × Ø350 | 80–240 kg/h | 10 m³/h | 8 m³/h | 6 m³/h | 2,95 kW | 3920 × 1375 × 2180 mm |
| ENVIPRESS 706 | 3 × Ø350 | 120–360 kg/h | 15 m³/h | 12 m³/h | 9 m³/h | 4,4 kW | 4120 × 1915 × 2180 mm |
| ENVIPRESS 708 | 4 × Ø350 | 160–480 kg/h | 20 m³/h | 16 m³/h | 13 m³/h | 5,5 kW | 4685 × 2755 × 2180 mm |
| ENVIPRESS 804 | 2 × Ø400 | 135–320 kg/h | 13 m³/h | 10 m³/h | 8 m³/h | 3,75 kW | 3920 × 1375 × 2180 mm |
| ENVIPRESS 806 | 3 × Ø400 | 200–480 kg/h | 19,5 m³/h | 15 m³/h | 12 m³/h | 5,6 kW | 4120 × 1915 × 2180 mm |
| ENVIPRESS 808 | 4 × Ø400 | 266–640 kg/h | 26 m³/h | 20 m³/h | 16 m³/h | 7,5 kW | 4685 × 2755 × 2180 mm |
Valores orientativos y no vinculantes. El rendimiento real depende de las características químicas, físicas y biológicas del lodo, del polímero y de las condiciones del proceso.
Encuentra el tornillo de prensa adecuado para tu carga de sólidos
UN EQUIPO PERSONALIZADO PARA CADA LÍNEA DE FANGOS
Capacidad y operación continua
8–640 kg MS/h Nueve modelos para trabajo automático 24/7, con caudales, mezcla, contrapresión y velocidad regulables desde HMI.
Autolimpieza y eficiencia
Los discos fijos y móviles mantienen el paso de filtración despejado con poca agua de lavado y un consumo energético reducido.
Construcción y mantenimiento
Partes húmedas en acero inoxidable, sin rodamientos en la zona de prensado y con mantenimiento sencillo y planificable.
Automatización y disponibilidad
PLC Siemens, HMI, configuraciones multicoclea y telecontrol opcional para alarmas, diagnóstico y asistencia remota.

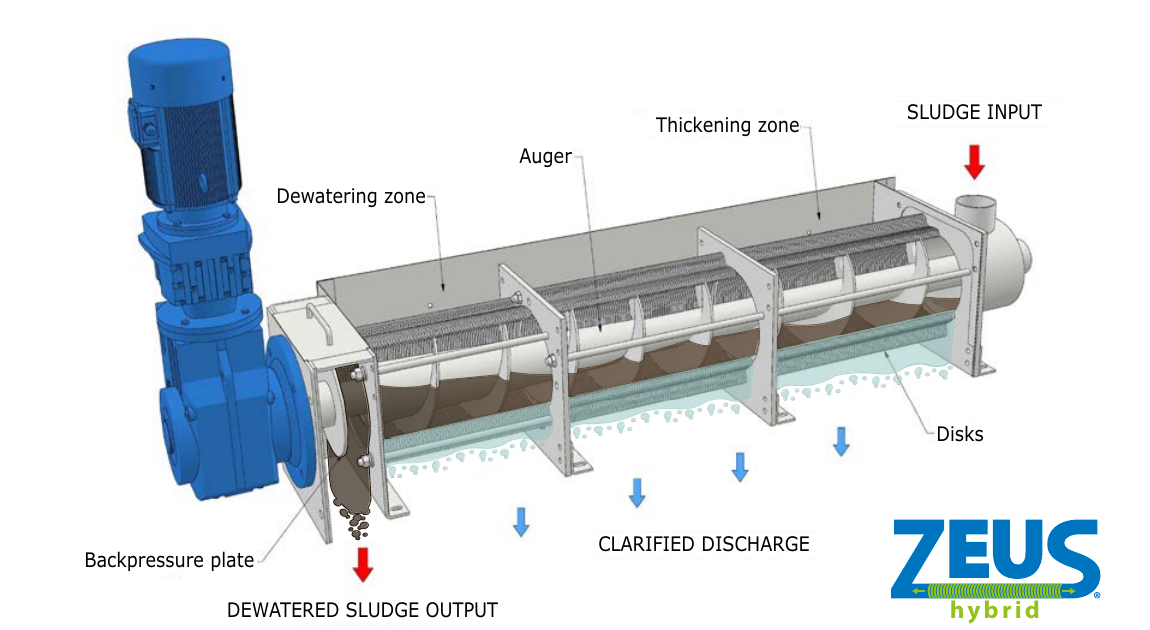

FUNCIONAMIENTO DE LA PRENSA DE TORNILLO ENVIPRESS
Tras su acondicionamiento en el depósito especial de floculación, los lodos acceden a la zona de entrada situada al inicio de cada tornillo de prensado. A continuación, son transportados por el movimiento helicoidal del tornillo sinfín y, finalmente, se deshidratan y compactan de forma progresiva.
El agua se separa de los lodos a través del espacio existente entre los discos móviles. El movimiento de estos discos también favorece la autolimpieza continua de los espacios intermedios, evitando así la obstrucción o el bloqueo de la máquina.
Entrada de lodo
Floculación
Drenaje
↓ Agua separada hacia drenaje
Compresión
Descarga

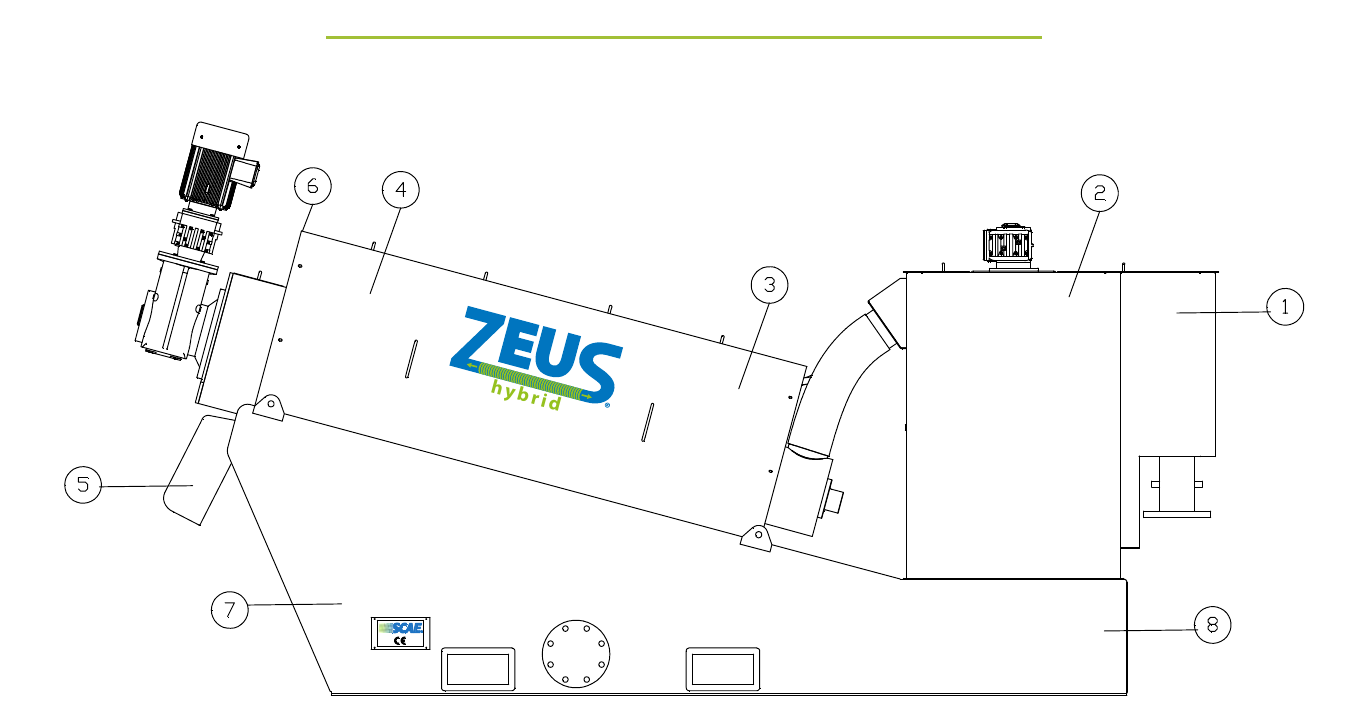

COMPONENTES PRINCIPALES DEL EQUIPO
ENVIPRESS es una prensa de tornillo compacta para el tratamiento de lodos.
La parte principal está compuesta por uno o varios tornillos sinfín con eje, dependiendo del modelo. Cada eje gira dentro de una especie de canal formado por discos fijos y móviles dispuestos de manera alterna. Estos discos están fabricados íntegramente en acero inoxidable AISI 304 o AISI 316L.
Nuestras prensas de tornillo multidisco incorporan todos los componentes necesarios para completar el proceso de deshidratación.
- Depósito de prealimentación y rebose.
- Tanque de floculación con dosificación de polielectrolito.
- Zona de drenaje y espesamiento.
- Zona de compresión y deshidratación.
- Canal de descarga del lodo deshidratado.
- Cubierta exterior del tornillo o tornillos.
- Bastidor de soporte y cajón de recogida del agua de drenaje.
- Bastidor de soporte de la unidad de floculación.
- Cuadro eléctrico suministrado por separado, no instalado sobre el equipo.
SECTORES DE APLICACIÓN: DESHIDRATACIÓN DE LODOS URBANOS E INDUSTRIALES
ZEUS se configura para fangos biológicos y procesos de separación sólido-líquido por floculación en múltiples industrias.
- Depuración urbana
- Alimentación y bebidas
- Lácteos
- Mataderos y cárnicas
- Textil y lavandería
- Papel y celulosa
- Química y farmacia
- Aceites e hidrocarburos
- Curtidurías
- Ganadería
- Biogás
- Minería y metalurgia
CONTROL REMOTO OPCIONAL – SCAE SMART NET 4.0: SUPERVISIÓN Y ASISTENCIA 24/7
Desarrollado específicamente para aprovechar las ventajas legales asociadas a la Industria 4.0, el sistema monitoriza el funcionamiento mecánico y eléctrico del tornillo de prensa. El cliente puede comprobar el estado del equipo desde cualquier lugar, mientras el servicio técnico dispone de información para anticipar incidencias y optimizar el proceso.
Visualización remota
Mantenimiento preventivo
Diagnóstico y asistencia
Avisos automáticos
Histórico de datos
DEL EQUIPO A LA NUBE Y DE LA NUBE AL SERVICIO TÉCNICO
Conexión segura
Un router integrado en el cuadro eléctrico de ZEUS transmite en tiempo real, por LAN, Wi-Fi o SIM, los datos al SCAE Cloud, donde quedan almacenados con altos estándares de seguridad y fiabilidad.
Intervención de SCAE Service
El servicio técnico puede interactuar remotamente con el sistema, realizar diagnósticos preventivos, prestar una asistencia telefónica más rápida y eficaz y proponer el mantenimiento y las optimizaciones más adecuados.
Acceso del cliente
Mediante una cuenta dedicada, el cliente consulta valores en tiempo real desde PC, portátil, tableta o smartphone y recibe alarmas y avisos de mantenimiento por correo electrónico o mediante la aplicación.
PREGUNTAS FRECUENTES: INFORMACIÓN PARA EVALUAR UN TORNILLO DE PRENSA
¿Qué datos necesitáis para preparar una oferta?
Caudal de fango, concentración de sólidos de entrada, tipo y procedencia del lodo, sequedad objetivo, horas diarias de operación, espacio disponible, servicios auxiliares y requisitos de automatización. Una muestra o prueba ayuda a afinar el resultado.
¿Qué sequedad puede alcanzar ZEUS?
Según las características químicas, físicas y biológicas del lodo tratado en cada planta, el equipo puede espesar el lodo hasta un 10 % de materia seca o deshidratarlo hasta un 30 % ± 5 % de materia seca.
¿Puede suministrarse como un equipo compacto?
Sí. ZEUS puede incorporar todo el equipamiento de la sección de deshidratación: bombas monotornillo para la alimentación del lodo y la dosificación del polielectrolito, caudalímetros de lodo y de polielectrolito, la estación de preparación de polielectrolito y los tornillos de transporte del lodo deshidratado. De este modo se suministra como un package de tratamiento monobloque completo.
¿Cuánta agua de lavado necesita?
Muy poca. El movimiento de los discos mantiene limpios de forma continua los espacios entre ellos, por lo que el equipo necesita menos agua de lavado que otros sistemas de deshidratación de lodos del mercado.
¿Qué mantenimiento requiere?
Un mantenimiento y una limpieza reducidos y sencillos. El equipo no tiene rotores que requieran mantenimiento periódico y funciona de forma continua y automática con una presencia mínima del operador.
¿Se puede instalar telecontrol?
Sí, de forma opcional. El sistema SCAE Smart Net 4.0 monitoriza el funcionamiento mecánico y eléctrico del equipo 24/7, envía avisos de mantenimiento y anomalías y permite al servicio técnico realizar diagnósticos a distancia.
SOLICITUD DE COTIZACIÓN: DIMENSIONEMOS EL TORNILLO DE PRENSA ZEUS CON TUS DATOS DE PROCESO
Recibe una selección técnica y una propuesta adaptada al caudal, carga de sólidos, objetivo de sequedad y condiciones de instalación.
SOLICITAR ESTUDIO TÉCNICO COMPARAR MODELOS
Información técnica orientativa basada en documentación ZEUS de SCAE. Las prestaciones y la configuración deben validarse para cada proyecto.
