L'évaporateur sous vide série ENVIDEST LT FC-2 est conçu pour traiter des produits à base aqueuse avec une faible charge polluante. L'équipement fonctionne à l'énergie électrique, et son système de chauffage et de condensation est basé sur une unité de pompe à chaleur ou « Heat pump (HP) » en anglais.

Sa conception avec circulation forcée permet d'admettre des eaux un peu plus incrustantes que les équipements à pompe à chaleur avec échangeur de chaleur immergé. Il se distingue par son efficacité énergétique : étant un équipement à double effet, il utilise la chaleur latente de la vapeur produite dans le premier effet pour chauffer le produit du second effet, réduisant ainsi l'énergie consommée.

Fonctionnement de l'équipement entièrement automatique 24 heures sur 24.

Principales caractéristiques

  • Technologie : Pompe à chaleur (Fréon R-513A) ; Circulation forcée (FC)
  • Mono-effet/Multi-effet : Multi-effet
  • Vide 1er/2e effet : ≈ 125/70 mbar
  • Température d'évaporation 1er/2e effet : ≈ 50/40 °C
  • Chaudière d'évaporation : Verticale
  • Séparateur de gouttes : Démisteur à plaques inclinées
  • Échangeur de chaleur pour le chauffage : Coquille et tubes
  • Système de vide : Éjecteur Venturi
  • Unité de contrôle* : PLC Siemens avec écran tactile HMI
  • Protection : IP54
  • Alimentation électrique** : 400 V III + PE 50 Hz
  • Matériau de fabrication standard : 1.4401/1.4404 (AISI 316/AISI 316L)
  • Matériau de fabrication spécial anticorrosion : 1.4410 (Superduplex 2507)

* Fabricant de PLC différent sur demande
** Alimentation électrique différente sur demande
*** Consulter d'autres options de matériaux disponibles

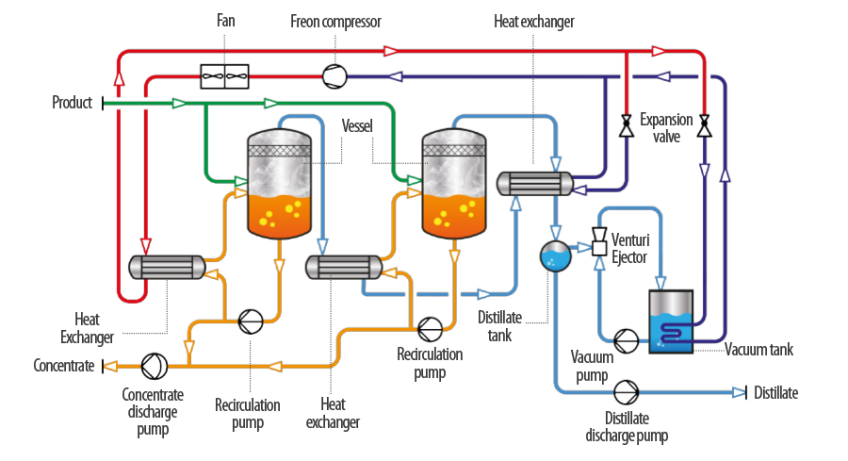

Diagramme

ENVIDEST-LT-FC2

Spécifications

Paramètre Unités 6720 8400 12000 16800 20400
Capacité* L/jour 6720 8400 12000 16800 20400
Consommation électrique** kWh/m³ 110 110 110 110 110
Longueur mm 3800 4000 4800 5200 5420
Largeur mm 2400 2400 2400 2400 2400
Hauteur mm 2400 2490 2700 2800 2930
Paramètre Unités 26400 30000 33600 43200 52800
Capacité* L/jour 26400 30000 33600 43200 52800
Consommation électrique** kWh/m³ 110 110 110 110 110
Longueur mm 5500 5500 6000 7000 7500
Largeur mm 2200 2200 2500 2800 3200
Hauteur mm 3465 3500 3500 3700 5000

* Capacité de production de distillat en considérant le traitement d'eau propre et avec l'équipement fonctionnant à régime dans des conditions normales (T = 20 °C, P = 1013 mbar).
** Consommation électrique exprimée en kWh par m³ de distillat produit.
