El evaporador al vacío serie ENVIDEST LT FC-2 está diseñado para tratar productos a base acuosa con baja carga contaminante. El equipo opera con energía eléctrica, y su sistema de calentamiento y condensación se basa en una unidad de bomba de calor o “Heat pump (HP)” por sus siglas en inglés.
Su diseño con circulación forzada permite admitir aguas algo más incrustantes que los equipos por bomba de calor con intercambiador de calor sumergido. Se destaca por su eficiencia energética: al ser un equipo de doble efecto, aprovecha el calor latente del vapor producido en el primer efecto para calentar el producto del segundo efecto, reduciendo así la energía consumida.
Operación del equipo completamente automática las 24 horas al día.
Características principales
- Tecnología: Bomba de calor (Freon R-513A); Circulación forzada (FC)
- Monoefecto/Multiefecto: Multiefecto
- Vacío 1er/2do efecto: ≈ 125/70 mbar
- Temperatura de evaporación 1er/2do efecto: ≈ 50/40 °C
- Caldera de evaporación: Vertical
- Separador de gotas: Demister de placas inclinadas
- Intercambiador de calor para el calentamiento: Carcasa y tubos
- Sistema de vacío: Eyector Venturi
- Unidad de control*: PLC Siemens con pantalla táctil HMI
- Protección: IP54
- Alimentación eléctrica**: 400 V III + PE 50 Hz
- Material de fabricación estándar: 1.4401/1.4404 (AISI 316/AISI 316L)
- Material de fabricación especial anticorrosión: 1.4410 (Superduplex 2507)
* Diferente fabricante de PLC bajo pedido
** Diferente suministro de tensión bajo pedido
*** Consultar otras opciones de materiales disponibles

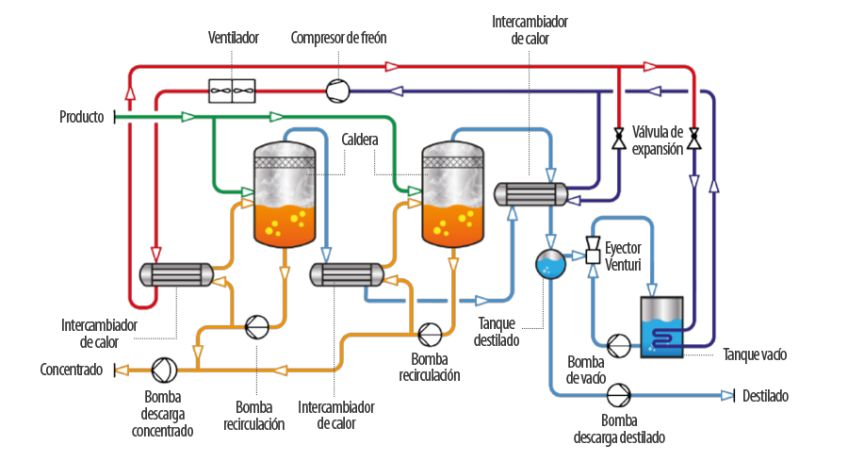

Diagrama
Datos técnicos
| Parámetro | Unidades | 6720 | 8400 | 12000 | 16800 | 20400 |
|---|---|---|---|---|---|---|
| Capacidad* | L/día | 6720 | 8400 | 12000 | 16800 | 20400 |
| Consumo eléctrico** | kWh/m³ | 110 | 110 | 110 | 110 | 110 |
| Largo | mm | 3800 | 4000 | 4800 | 5200 | 5420 |
| Ancho | mm | 2400 | 2400 | 2400 | 2400 | 2400 |
| Alto | mm | 2400 | 2490 | 2700 | 2800 | 2930 |
| Parámetro | Unidades | 26400 | 30000 | 33600 | 43200 | 52800 |
|---|---|---|---|---|---|---|
| Capacidad* | L/día | 26400 | 30000 | 33600 | 43200 | 52800 |
| Consumo eléctrico** | kWh/m³ | 110 | 110 | 110 | 110 | 110 |
| Largo | mm | 5500 | 5500 | 6000 | 7000 | 7500 |
| Ancho | mm | 2200 | 2200 | 2500 | 2800 | 3200 |
| Alto | mm | 3465 | 3500 | 3500 | 3700 | 5000 |
* Capacidad de producción de destilado considerando el tratamiento de agua limpia y con el equipo trabajando a régimen en condiciones normales (T = 20 °C, P = 1013 mbar).
** Consumo eléctrico expresado en kWh por m³ de destilado producido.
