Evaporatore-Cristallizzatore a Vuoto Termico

La serie DESALT VR di evaporatori-cristallizzatori a vuoto è progettata per trattare flussi acquosi soggetti a incrostazioni, nonché per ottenere un'elevata concentrazione del prodotto. L'apparecchiatura può essere realizzata per funzionare utilizzando vapore saturo o acqua calda per riscaldare il prodotto da concentrare. La condensazione del vapore generato avviene mediante l'immissione di acqua di raffreddamento.

Dotato di un raschiatore motorizzato interno, l'evaporatore garantisce la pulizia continua della superficie di scambio termico nel recipiente di evaporazione, prevenendo la formazione di incrostazioni. Consente la precipitazione di cristalli da solidi disciolti aumentando la concentrazione oltre il limite di solubilità.

Il funzionamento dell'apparecchiatura è completamente automatico - 24 ore su 24.

I nostri evaporatori DESALT VR

Caratteristiche principali

  • Tecnologia: Evaporazione con energia termica
  • Singolo/Multieffetto: Singolo effetto
  • Energia termica per evaporazione: Vapore saturo o acqua calda
  • Energia termica per condensazione: Acqua di raffreddamento
  • Vuoto: ≈ 200 mbar
  • Temperatura di evaporazione: ≈ 60 °C
  • Vaso di evaporazione: Fondo conico verticale con raschiatore
  • Separatore di gocce: Nessuno
  • Scambiatore di calore per riscaldamento: Tubo a fascio tubiero
  • Sistema di vuoto: Eiettore Venturi o pompa a liquido (a seconda del modello)
  • Unità di controllo*: PLC Siemens con schermo touch HMI
  • Protezione: IP54
  • Alimentazione elettrica**: 400 V III + PE 50 Hz
  • Materiale standard di fabbricazione: 1.4401/1.4404 (AISI 316/AISI 316L)
  • Materiale speciale anticorrosione***: 1.4410 (Superduplex 2507)

* Produttore PLC diverso disponibile su richiesta
** Alimentazione a tensione diversa disponibile su richiesta
*** Consultare altre opzioni di materiale disponibili

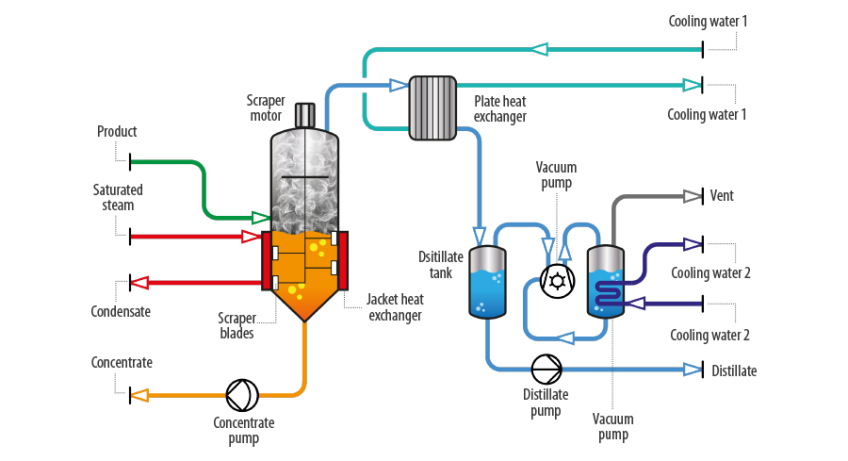

Diagramma

DESALT VR

Specifiche tecniche

Parametro Unità 2000 3000 5000 6000 10000 20000
Capacità* L/giorno 2000 3000 5000 6000 10000 20000
Consumo Elettrico kWh 4,2 4,2 4,6 4,6 4,8 5,0
Energia Termica per Evaporazione kWht 65 95 160 190 315 630
Energia Termica per Condensazione kWht 65 95 160 190 315 630
Lunghezza mm 3000 3100 3300 4000 4100 4100
Larghezza mm 1600 1600 2000 2000 2000 2000
Altezza mm 3260 3760 3945 4250 5000 5510

* I dati si riferiscono ad acqua pulita in condizioni standard di funzionamento continuo (T = 20 °C, P = 1013 mbar).
