La serie ENVIDEST DPM di evaporatori termici a vuoto è progettata per trattare flussi a base acquosa con un basso carico di contaminanti. L'apparecchiatura può essere realizzata per funzionare utilizzando vapore saturo o acqua calda per riscaldare il prodotto da concentrare. La condensazione del vapore generato avviene mediante l'immissione di acqua di raffreddamento.
È disponibile in versioni a effetto singolo o multi-effetto (doppio e triplo). Le versioni multi-effetto si distinguono per la loro elevata efficienza energetica, in quanto sfruttano il calore latente del vapore generato, riducendo così l'energia consumata.
La sua costruzione modulare consente un aumento della capacità produttiva senza un incremento significativo del consumo energetico, e la configurazione dei suoi componenti (evaporatore, scambiatore di calore e quadro elettrico) facilita l'installazione in diverse orientazioni.
Il funzionamento dell'apparecchiatura è completamente automatico - 24 ore su 24.
I nostri evaporatori ENVIDEST DPM 1
Caratteristiche principali
- Tecnologia: Evaporazione con energia termica
- Singolo/Multieffetto: Singolo effetto; Multieffetto
- Energia termica per evaporazione: Vapore saturo o acqua calda
- Energia termica per condensazione: Acqua di raffreddamento
- Vuoto 1°/2°/3° effetto: ≈ 310/200/125 mbar
- Temperatura di evaporazione 1°/2°/3° effetto: ≈ 70/60/50 °C
- Vaso di evaporazione: Orizzontale
- Separatore di gocce: Disco perforato
- Scambiatore di calore per riscaldamento: Tubo a U sommergibile
- Sistema di vuoto: Eiettore Venturi
- Unità di controllo*: PLC Siemens con schermo touch HMI
- Protezione: IP54
- Alimentazione elettrica**: 400 V III + PE 50 Hz
- Materiale standard di fabbricazione: 1.4401/1.4404 (AISI 316/AISI 316L)
- Materiale speciale anticorrosione***: 1.4410 (Superduplex 2507)
* Diverso produttore PLC disponibile su richiesta
** Diversa tensione di alimentazione disponibile su richiesta
*** Consultare altre opzioni di materiale disponibili

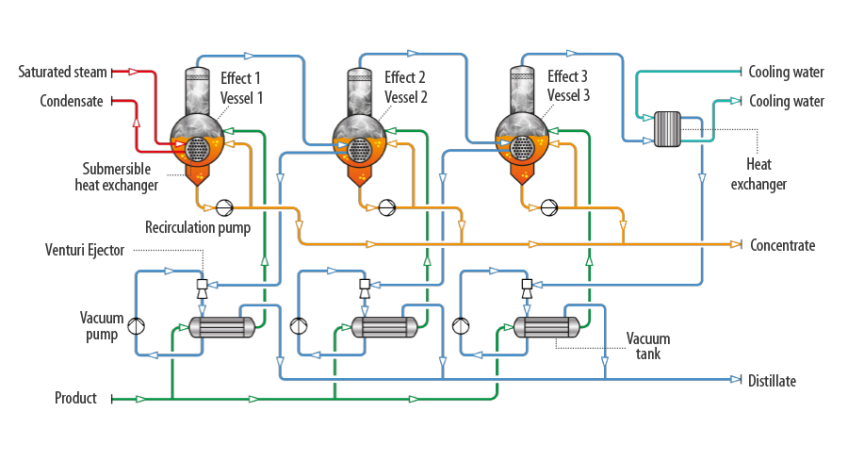

Diagramma
Specifiche tecniche
| Parametro | Unità | 4000 | 5000 | 8000 | 10000 |
|---|---|---|---|---|---|
| Capacità* | L/giorno | 4000 | 5000 | 8000 | 10000 |
| Consumo Elettrico | kWh | 4 | 4 | 4 | 4 |
| Energia Termica per Evaporazione | kWht | 130 | 160 | 250 | 315 |
| Energia Termica per Condensazione | kWht | 130 | 160 | 250 | 315 |
| Evaporatore (L x P x A) | mm | 3400 x 1200 x 3370 | 3400 x 1200 x 3875 | 3400 x 1200 x 3875 | 3400 x 1200 x 3940 |
| Scambiatore di Calore (L x P x A) | mm | 500 x 450 x 3370 | 900 x 910 x 3875 | 900 x 910 x 3875 | 900 x 910 x 3940 |
| Quadro Elettrico (L x P x A) | mm | 800 x 500 x 2000 | 800 x 500 x 2000 | 800 x 500 x 2000 | 1000 x 500 x 2000 |
