- Funcionen amb energia elèctrica i vapor reutilitzat dins del sistema
- Són els models amb més eficiència energètica
- Reducció significativa dels costos operatius (OPEX)
MODELS I PRINCIPALS CARACTERÍSTIQUES TÈCNIQUES
Els nostres evaporadors de recompressió mecànica de vapor es poden fabricar en diferents configuracions: pel·lícula descendent, circulació forçada o circulació natural.
Els sistemes d’evaporació MVR inclouen un compressor root per augmentar la pressió i la temperatura del vapor generat en el sistema, reutilitzant-lo com a font d’energia per al procés d’evaporació, fet que es tradueix en una important reducció de l’OPEX per a aplicacions contínues i de gran volum.
Tots els nostres evaporadors d’aigües residuals es fabriquen amb un alt grau de personalització per adaptar-se als objectius i les condicions operatives de cada client.
Fabriquem tres models d’evaporadors MVR diferents:

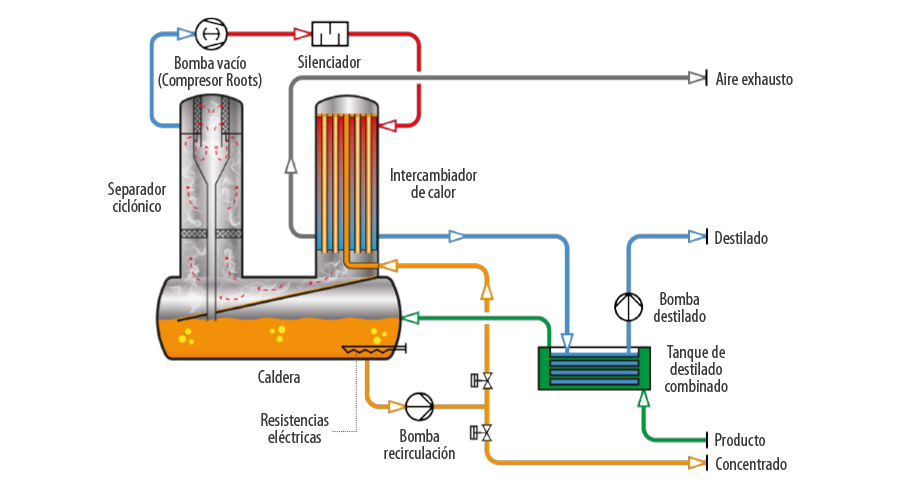

Tecnologia: Recompressió Mecànica de Vapor (MVR) / Pel·lícula Descendent (FF) / Circulació Forçada (FC)
Capacitat (l/h): 120 a 1980
Consum elèctric per 1 m³ de destil·lat produït: 35 a 60 kWh/m³
Buit: ≈ 700 mbar
Temperatura d’evaporació: ≈ 90 °C

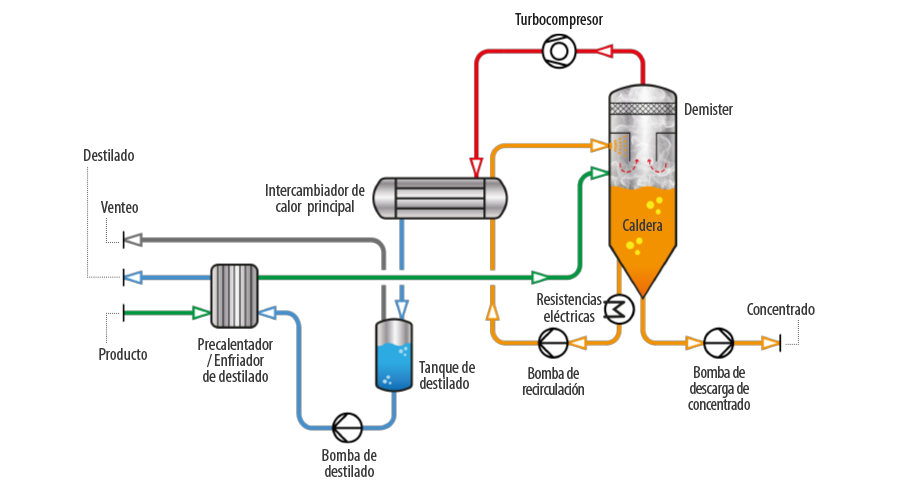

Tecnologia: Recompressió Mecànica de Vapor (MVR) / Circulació Forçada (FC)
Capacitat (l/h): 1042 a 4166
Consum elèctric per 1 m³ de destil·lat produït: 35 kWh/m³
Buit: ≈ 750 mbar
Temperatura d’evaporació: ≈ 90-94 °C

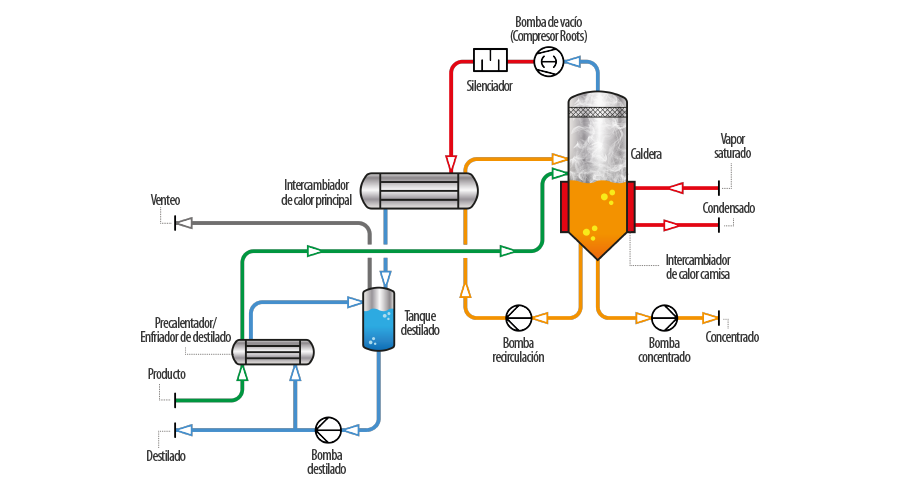

Tecnologia: Recompressió Mecànica de Vapor (MVR) / Circulació Forçada (FC)
Capacitat (l/h): 600 a 2500
Consum elèctric per 1 m³ de destil·lat produït: 64 kWh/m³
Buit: ≈ 700 mbar
Temperatura d’evaporació: ≈ 90 °C
QUIN EVAPORADOR MVR S’ADAPTA MILLOR A LES SEVES NECESSITATS?
La taula següent recull els principals criteris de selecció per identificar l’evaporador per recompressió mecànica de vapor més adequat per a les seves necessitats.
| Model | Capacitat | Consum | Aplicació | Avantatges |
|---|---|---|---|---|
| ENVIDEST MVR FF | 120–1.980 L/h* | 35–60 kWh/m³ de destil·lat* | Aigües residuals olioses o corrents aquosos de baixa càrrega contaminant que requereixen un disseny compacte i un accés fàcil per al manteniment | L’evaporació en pel·lícula descendent afavoreix una transferència de calor eficient. Disseny compacte amb components accessibles per al manteniment. |
| ENVIDEST MVR FC TF | 1.042–4.166 L/h* | 35 kWh/m³ de destil·lat* | Majors volums d’aigües residuals aquoses de baixa càrrega contaminant que requereixen circulació forçada | La recirculació a alta velocitat ajuda a controlar els dipòsits a l’intercanviador de carcassa i tubs. Combina circulació forçada i turbocompressor. |
| DESALT MVR FC | 600–2.500 L/h* | 64 kWh/m³ de destil·lat; requereix una aportació tèrmica addicional* | Corrents aquosos d’elevada càrrega contaminant que requereixen concentració i cristal·lització de sals | Dissenyat per precipitar les sals dissoltes. La circulació forçada afavoreix la transferència de calor i ajuda a limitar les incrustacions durant la concentració. |
| ENVIDEST MVR E | Rang publicat: 120–3.850 L/h | Cal confirmar-ho per a la configuració seleccionada | Emulsions o aigües de procés amb olis per a les quals es prefereix la circulació natural i una superfície d’instal·lació reduïda | La circulació impulsada per diferències de temperatura i densitat elimina la necessitat d’una bomba de recirculació de líquid. Inclou neteja automatitzada. |
Els valors de FF, FC TF i DESALT FC són referències publicades per al funcionament amb aigua neta en condicions estàndard. La capacitat i el consum reals depenen de la composició de l’aigua residual i de la concentració requerida. L’especificació del DESALT MVR FC també inclou una aportació tèrmica durant les fases d’escalfament i operació.
Quan els rangs de capacitat se solapen, cal tenir en compte variables com el comportament de l’aigua residual i les característiques del concentrat requerit.
PRINCIPALS AVANTATGES OPERATIUS
- Reutilitzen la calor latent mitjançant la recompressió mecànica del vapor generat, reduint dràsticament la demanda de calor externa. Aquest model té el consum més baix de kWh per m³ de destil·lat de tot el nostre catàleg d’evaporadors.
- Funciona amb energia elèctrica, fet que es tradueix en una menor complexitat de la infraestructura i una integració més fàcil a la planta.
- Dissenyat per funcionar de manera estable les 24 hores del dia, els 7 dies de la setmana. Gràcies a les seves altes taxes d’evaporació, és ideal per a grans plantes industrials amb una generació constant d’aigües residuals que s’han de tractar sense interrupcions.
COMPONENTS PRINCIPALS DE CADA MODEL
El següent vídeo mostra l’evaporador/cristal·litzador DESALT MVR FC. El vídeo destaca tots els components principals i els beneficis dels sistemes de recompressió mecànica de vapor.
FUNCIONAMENT DELS NOSTRES EVAPORADORS MVR
Alimentació i preescalfament
El corrent d’aigües residuals o líquid entra al sistema i es precalenta per assolir les condicions d’evaporació requerides.
Abans que comenci el procés principal d’evaporació, es estabilitzen el cabal, la temperatura i les condicions de buit.
Fase d’evaporació al buit
El líquid entra a l’evaporador, on l’evaporació té lloc en condicions de buit.
Es generen dos corrents: vapor d’aigua i fang concentrat (que continua augmentant el seu contingut de sòlids).
Compressió mecànica del vapor
El vapor generat es dirigeix a un compressor, on augmenta la seva pressió i s’eleva la seva temperatura.
Posteriorment, el vapor recomprès es reutilitza com a font de calefacció per a l’evaporador propi.
Condensació i concentració final
La vapor cedeix la seva calor i es condensa, produint aigua destil·lada reutilitzable.
El concentrat arriba a un alt contingut de sòlids i, en sistemes com DESALT MVR FC, té lloc una cristal·lització controlada de les sals.
Productes finals: aigua recuperada i concentrat o cristalls sòlids.
ANIMACIÓ DE VÍDEO 3D
La següent animació 3D mostra amb gran nivell de detall com funcionen els nostres evaporadors de recompressió mecànica de vapor, des de l’alimentació de la solució que s’ha de tractar a l’evaporador fins a l’extracció del destil·lat i el concentrat del sistema.
CONFIGURACIONS DELS NOSTRES EVAPORADORS DE RECOMPRESSIÓ MECÀNICA DE VAPOR
Els evaporadors MVR es poden dissenyar en diferents configuracions per adaptar-se a les propietats de l’efluent que cal tractar i a les condicions d’operació de cada procés.
Disposem de diferents models d’evaporadors MVR, que inclouen evaporadors de circulació forçada, circulació natural i pel·lícula descendent. Això ens permet escollir la configuració que millor s’adapta a les característiques de l’efluent que cal tractar, tenint en compte factors com la tendència a la incrustació, el contingut de sòlids, la viscositat o el comportament tèrmic, garantint la màxima eficiència i fiabilitat en cada aplicació.
