Evaporador al buit elèctric de pel·lícula descendent per recompressió mecànica de vapor

L'evaporador al buit sèrie ENVIDEST MVR FF està dissenyat per al tractament d'aigües olioses i productes a base aquosa amb baixa càrrega contaminant. La seva distintiva eficiència energètica s'aconsegueix mitjançant la tecnologia de Recompressió Mecànica de Vapor (MVR, per les seves sigles en anglès) i Pel·lícula Descendent o Falling Film (FF).

L'evaporador destaca pel seu disseny compacte, ocupant un espai mínim d'instal·lació mentre que l'accessibilitat facilitada per a tasques de manteniment potencia la practicitat de l'equip.

Operació de l'equip completament automàtica les 24 hores del dia.

Els nostres evaporadors ENVIDEST MVR FF

Característiques principals

  • Tecnologia: Recompressió mecànica de vapor (MVR), Pel·lícula descendent (FF), Circulació forçada (FC)
  • Monoefecte/Multiefecte: Monoefecte
  • Vacuum: ≈ 700 mbar
  • Temperatura d’evaporació: ≈ 90 °C
  • Caldera d’evaporació: Horitzontal
  • Separador de gotes: Separador ciclònic
  • Intercanviador de calor per a l’escalfament: Carcassa i tubs
  • Sistema de buit: Compressor Roots
  • Unitat de control*: PLC Siemens amb pantalla tàctil HMI
  • Protecció: IP54
  • Alimentació elèctrica**: 400 V III + PE 50 Hz
  • Material de fabricació estàndard: 1.4571 (AISI 316Ti)
  • Material de fabricació especial anticorrosió***: 1.4410 (Superduplex 2507)

* Diferent fabricant de PLC sota comanda
** Diferent subministrament de tensió sota comanda
*** Consultar altres opcions de materials disponibles

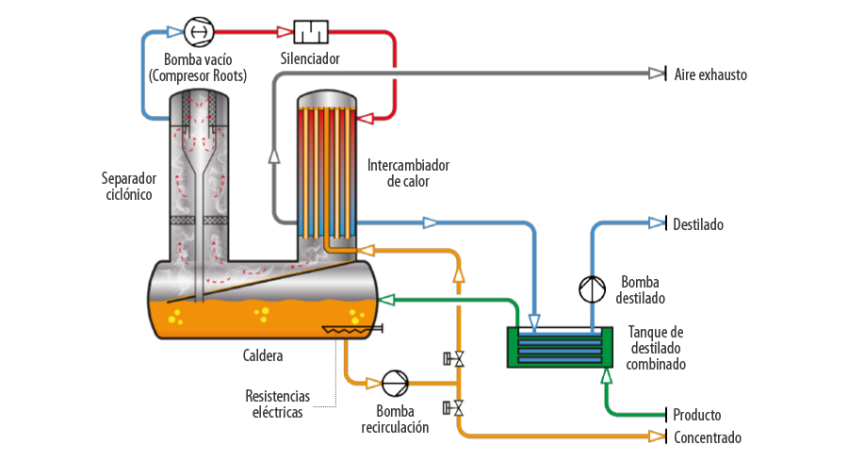

Diagrama

ENVIDEST MVR FF

Dades tècniques

Paràmetre Unitats 100 150 200 250 300 350
Capacitat* L/h 120 180 230 288 345 403
Consum elèctric** kWh/m³ 60 60 60 50 50 50
Llarg mm 2407 2407 2407 2753 2753 2753
Amplada mm 1350 1350 1350 1430 1430 1430
Alt mm 2355 2355 2355 2500 2500 2500
Paràmetre Unitats 400 550 750 1000 1400 1800
Capacitat* L/h 460 633 863 1100 1540 1980
Consum elèctric** kWh/m³ 50 40 40 35 35 35
Llarg mm 2753 3564 3564 4202 4202 4202
Amplada mm 1430 1950 1950 2430 2430 2430
Alt mm 2500 3320 3320 3550 3550 3550

* Capacitat de producció de destil·lat considerant el tractament d’aigua neta i amb l’equip treballant a règim en condicions normals (T = 20 °C, P = 1013 mbar).
** Consum elèctric expressat en kWh per m³ de destil·lat produït.
