Evaporador al buit elèctric per recompressió mecànica de vapor
L'evaporador al buit sèrie ENVIDEST MVR FC TF està dissenyat per al tractament de productes a base aquosa amb baixa càrrega contaminant, destacant-se per la seva eficiència energètica fonamentada en la tecnologia de Recompressió Mecànica de Vapor (MVR, per les seves sigles en anglès).
La bomba de recirculació, que treballa a gran velocitat, exerceix un paper crucial evitant la formació d'incrustacions a l'intercanviador de calor principal de tipus carcassa i tubs.
Operació de l'equip completament automàtica les 24 hores del dia.
Característiques principals
- Tecnologia: Recompressió mecànica de vapor (MVR)
- Monoefecte/Multiefecte: Monoefecte
- Vacuum: ≈ 750 mbar
- Temperatura d’evaporació: ≈ 90–94 °C
- Caldera d’evaporació: Vertical troncocònica
- Separador de gotes: Demister de malla
- Intercanviador de calor per a l’escalfament: Carcassa i tubs
- Sistema de buit: Turbocompressor
- Unitat de control*: PLC Siemens amb pantalla tàctil HMI
- Protecció: IP54
- Alimentació elèctrica**: 400 V III + PE 50 Hz
- Material de fabricació estàndard: 1.4401/1.4404 (AISI 316/AISI 316L)
- Material de fabricació especial anticorrosió**: 1.4410 (Superduplex 2507)/Ti
* Diferent fabricant de PLC sota comanda
** Diferent subministrament de tensió sota comanda

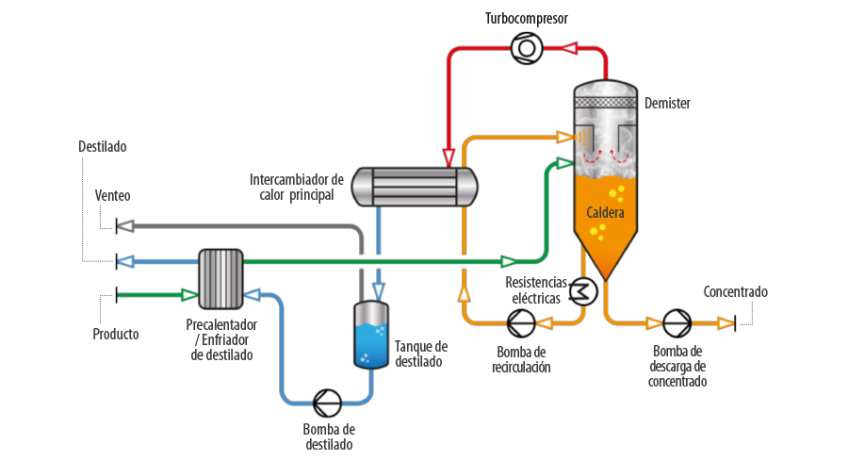

Diagrama
Dades tècniques
| Paràmetre | Unitats | 1000 | 2000 | 3000 | 4000 |
|---|---|---|---|---|---|
| Capacitat* | L/h | 1042 | 2083 | 3125 | 4166 |
| Consum elèctric** | kWh/m³ | 35 | 35 | 35 | 35 |
| Llarg | mm | 8500 | 9450 | 12450 | 12450 |
| Amplada | mm | 2350 | 2350 | 2450 | 2450 |
| Alçada | mm | 5350 | 5480 | 5480 | 5480 |
* Capacitat de producció de destil·lat considerant el tractament d’aigua neta i amb l’equip treballant a règim en condicions normals (T = 20 °C, P = 1013 mbar).
** Consum elèctric expressat en kWh per m³ de destil·lat produït.
