Evaporador al buit elèctric per bomba de calor

L'evaporador al buit sèrie ENVIDEST LT VS està dissenyat per tractar productes a base aquosa amb baixa càrrega contaminant. L'equip opera amb energia elèctrica, i el seu sistema de calefacció i condensació es basa en una unitat de bomba de calor o “Heat pump (HP)” per les seves sigles en anglès.

Aquest equip es destaca per la seva millor eficiència energètica en la gamma dels evaporadors monoeffecte per bomba de calor. Gràcies al seu intercanviador de calor submergit tipus serpentí, té una major superfície d'intercanvi i ocupa menys espai d'instal·lació.

Operació de l'equip completament automàtica les 24 hores del dia.

Els nostres evaporadors ENVIDEST LT VS

Característiques principals

  • Tecnologia: Bomba de calor (Freon R-513A)
  • Monoefecte/Multiefecte: Monoefecte
  • Buit: ≈ 60 mbar
  • Temperatura d’evaporació: ≈ 35 °C
  • Caldera d’evaporació: Vertical
  • Separador de gotes: Anells de Raschig
  • Intercanviador de calor per a l’escalfament: Serpentí submergit
  • Circuit frigorífic: Unitat de bomba de calor única o unitat de bomba de calor primària i secundària (depèn del model)
  • Sistema de buit: Ejector Venturi o bomba d’anell líquid (depèn del model)
  • Unitat de control*: PLC Siemens amb pantalla tàctil HMI
  • Protecció: IP54
  • Alimentació elèctrica**: 400 V III + PE 50 Hz
  • Material de fabricació estàndard: 1.4401/1.4404 (AISI 316/AISI 316L)
  • Material de fabricació especial anticorrosió***: 1.4410 (Superduplex 2507)

* Diferent fabricant de PLC sota comanda
** Diferent subministrament de tensió sota comanda
*** Consultar altres opcions de materials disponibles

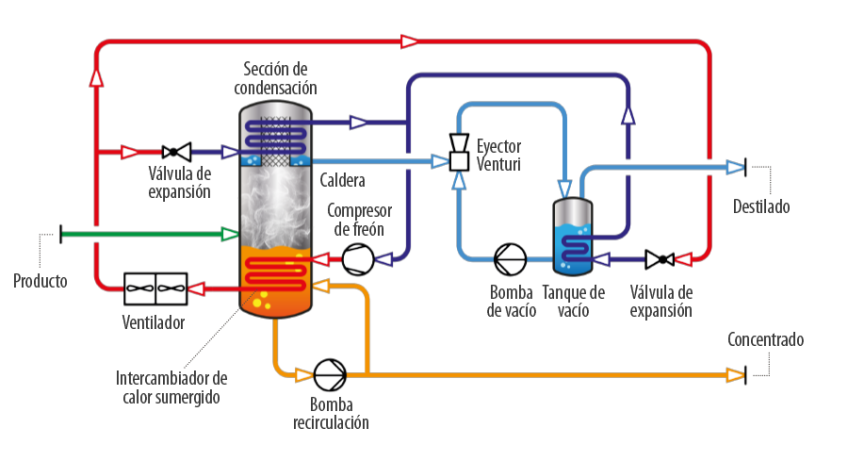

Diagrama

ENVIDEST LT VS

Dades tècniques

Paràmetre Unitats 250 500 750 1000 1500 2000 2500 3000
Capacitat* L/dia 250 500 750 1000 1500 2000 2500 3000
Consum elèctric** kWh/m³ 170 170 170 170 170 170 170 170
Longitud mm 2050 2100 2200 2200 2800 2900 3000 3300
Amplada mm 830 870 1000 1000 1300 1250 1350 1350
Alçada mm 1900 2250 2200 2400 2400 2420 2700 2750
Paràmetre Unitats 4000 5500 7000 9000 10000 12000 15000 18000
Capacitat* L/dia 4000 5500 7000 9000 10000 12000 15000 18000
Consum elèctric** kWh/m³ 170 170 170 170 170 170 170 170
Longitud mm 3500 3600 4000 4500 4500 4500 5600 5600
Amplada mm 1350 1500 1500 2000 2000 2000 2250 2400
Alçada mm 2840 3020 3250 3250 3310 3300 3900 4155

* Capacitat de producció de destil·lat considerant el tractament d’aigua neta i amb l’equip treballant a règim en condicions normals (T = 20 °C, P = 1013 mbar).
** Consum elèctric expressat en kWh per m³ de destil·lat produït.
