Evaporador-cristal·litzador al buit tèrmic
L'evaporador-cristal·litzador al buit sèrie DESALT VR està dissenyat per al tractament de productes incrustants a base aquosa, així com per obtenir alta concentració del producte. L'equip pot ser fabricat per funcionar amb vapor saturat o aigua calenta per escalfar el producte a concentrar. La condensació del vapor produït es realitza amb l'aportació d'aigua de refrigeració.
Equipat amb un rascador motoritzat intern, l'evaporador garanteix la neteja contínua de la superfície d'intercanvi a la caldera d'evaporació, evitant la formació d'incrustacions. Permet la precipitació de cristalls a partir de sòlids dissolts en augmentar la concentració per sobre del límit de solubilitat.
Operació de l'equip completament automàtica les 24 hores del dia.
Els nostres evaporadors DESALT VR
Característiques principals
- Tecnologia: Evaporació amb energia tèrmica
- Monoefecte/Multiefecte: Monoefecte
- Energia tèrmica per a l’evaporació: Vapor saturat o aigua calenta
- Energia tèrmica per a la condensació: Aigua de refrigeració
- Vacuum: ≈ 200 mbar
- Temperatura d’evaporació: ≈ 60 °C
- Caldera d’evaporació: Vertical troncocònica amb rascador
- Separador de gotes: No
- Intercanviador de calor per a l’escalfament: Jaqueta externa
- Sistema de buit: Ejector Venturi o bomba d’anell líquid (depèn del model)
- Unitat de control*: PLC Siemens amb pantalla tàctil HMI
- Protecció: IP54
- Alimentació elèctrica**: 400 V III + PE 50 Hz
- Material de fabricació estàndard: 1.4401/1.4404 (AISI 316/AISI 316L)
- Material de fabricació especial anticorrosió***: 1.4410 (Superduplex 2507)
* Diferent fabricant de PLC sota comanda
** Diferent subministrament de tensió sota comanda
*** Consultar altres opcions de materials disponibles

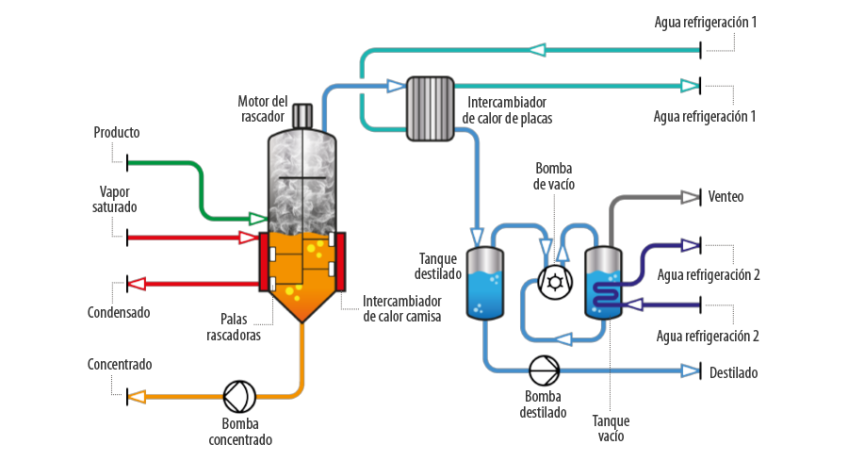

Diagrama
Dades tècniques
| Paràmetre | Unitats | 2000 | 3000 | 5000 | 6000 | 10000 | 20000 |
|---|---|---|---|---|---|---|---|
| Capacitat* | L/dia | 2000 | 3000 | 5000 | 6000 | 10000 | 20000 |
| Consum elèctric | kWh | 4,2 | 4,2 | 4,6 | 4,6 | 4,8 | 5,0 |
| Energia tèrmica per a l’evaporació | kWht | 65 | 95 | 160 | 190 | 315 | 630 |
| Energia tèrmica per a la condensació | kWht | 65 | 95 | 160 | 190 | 315 | 630 |
| Longitud | mm | 3000 | 3100 | 3300 | 4000 | 4100 | 4100 |
| Amplada | mm | 1600 | 1600 | 2000 | 2000 | 2000 | 2000 |
| Alçada | mm | 3260 | 3760 | 3945 | 4250 | 5000 | 5510 |
* Capacitat de producció de destil·lat considerant el tractament d’aigua neta i amb l’equip treballant a règim en condicions normals (T = 20 °C, P = 1013 mbar).
