Evaporador al buit tèrmic de múltiple efecte mitjançant circulació forçada

L'evaporador al buit tèrmic sèrie ENVIDEST MFE està dissenyat per al tractament de grans volums de solucions a base aquosa amb baixa càrrega contaminant. L'equip pot ser fabricat per funcionar amb vapor saturat o aigua calenta per escalfar el producte a concentrar. La condensació del vapor produït es realitza amb l'aportació d'aigua de refrigeració.

Es fabrica en versions monoeffecte i multiefecte (doble i triple). Les versions multiefecte es destaquen per la seva eficiència energètica: aprofiten la calor latent del vapor produït, reduint així l'energia consumida. A més, cada efecte està equipat amb una bomba de recirculació per assegurar la circulació forçada del producte, ajudant a evitar la formació d'incrustacions a l'intercanviador de calor principal.

La seva construcció modular permet augmentar la capacitat de producció sense increments significatius de consum d'energia. Operació de l'equip completament automàtica les 24 hores del dia.

Els nostres evaporadors ENVIDEST MFE 1

Característiques principals

  • Tecnologia: Evaporació amb energia tèrmica, Circulació forçada (FC)
  • Monoeffecte/Multieffecte: Monoeffecte, Multieffecte
  • Energia tèrmica per a l’evaporació: Vapor saturat o aigua calenta
  • Energia tèrmica per a la condensació: Aigua de refrigeració
  • Vacuum 1r/2n/3r efecte: ≈ 310/200/125 mbar
  • Temperatura d’evaporació 1r/2n/3r efecte: ≈ 70/60/50 °C
  • Caldera d’evaporació: Vertical troncocònica
  • Separador de gotes: Demister de malla
  • Intercanviador de calor per a l’escalfament: Carcassa i tubs
  • Sistema de buit: Bomba d’anell líquid
  • Unitat de control*: PLC Siemens amb pantalla tàctil HMI
  • Protecció: IP54
  • Alimentació elèctrica**: 400 V III + PE 50 Hz
  • Material de fabricació estàndard: 1.4401/1.4404 (AISI 316/AISI 316L)
  • Material de fabricació especial anticorrosió***: 1.4410 (Superduplex 2507)

* Diferent fabricant de PLC sota comanda
** Diferent subministrament de tensió sota comanda
*** Consultar altres opcions de materials disponibles

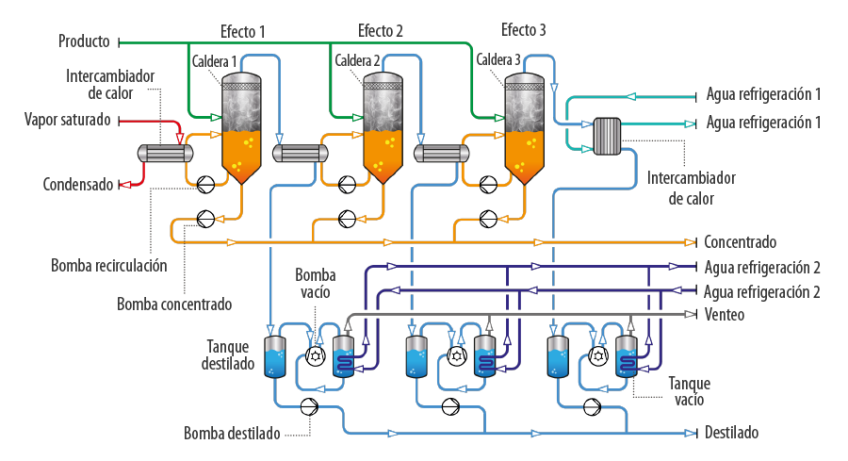

Diagrama

ENVIDEST MFE 1 2 3

Dades tècniques

Paràmetre Ud. 20000 40000 60000 80000 100000 130000
Capacitat* L/dia 20000 40000 60000 80000 100000 130000
Consum elèctric kWh 20 23 38 47 59 72
E. tèrmica per a l’evaporació kWht 630 1260 1885 2515 3140 4085
E. tèrmica per a la condensació kWht 630 1260 1885 2515 3140 4085
Longitud mm 6500 7300 8200 9300 10400 11900
Amplada mm 2600 3600 4000 4000 4000 4000
Alçada mm 5100 5970 6100 6100 7200 7700

* Capacitat de producció de destil·lat considerant el tractament d’aigua neta i amb l’equip treballant a règim en condicions normals (T = 20 °C, P = 1013 mbar).
