Evaporador-cristal·litzador al buit tèrmic mitjançant circulació forçada

L'evaporador-cristal·litzador al buit tèrmic sèrie DESALT MFE-1 està dissenyat per al tractament de grans volums de solucions a base aquosa. L'equip pot ser fabricat per funcionar amb vapor saturat o aigua calenta per escalfar el producte a concentrar. La condensació del vapor produït es realitza amb l'aportació d'aigua de refrigeració.

Permet l'entrada del producte a base aquosa amb una elevada càrrega contaminant i precipitació de sals a partir de sòlids dissolts. La bomba de recirculació, treballant a gran velocitat, exerceix un paper crucial evitant la formació d'incrustacions a l'intercanviador de calor principal. A més, aquest intercanviador de calor es situa amb inclinació suficient per facilitar-ne el buidatge cap a la caldera en cas de parada.

Operació de l'equip completament automàtica les 24 hores del dia.

Els nostres evaporadors DESALT MFE

Característiques principals

  • Tecnologia: Evaporació amb energia tèrmica, Circulació forçada (FC)
  • Monoefecte/Multiefecte: Monoefecte
  • Energia tèrmica per a l’evaporació: Vapor saturat o aigua calenta
  • Energia tèrmica per a la condensació: Aigua de refrigeració
  • Vacuum: ≈ 200 mbar
  • Temperatura d’evaporació: ≈ 60 °C
  • Caldera d’evaporació: Vertical troncocònica
  • Separador de gotes: Demister de malla
  • Intercanviador de calor per a l’escalfament: Carcassa i tubs
  • Sistema de buit: Bomba d’anell líquid
  • Unitat de control*: PLC Siemens amb pantalla tàctil HMI
  • Protecció: IP54
  • Alimentació elèctrica**: 400 V III + PE 50 Hz
  • Material de fabricació estàndard: 1.4401/1.4404 (AISI 316/AISI 316L)
  • Material de fabricació especial anticorrosió***: 1.4410 (Superduplex 2507)

* Diferent fabricant de PLC sota comanda
** Diferent subministrament de tensió sota comanda
*** Consultar altres opcions de materials disponibles

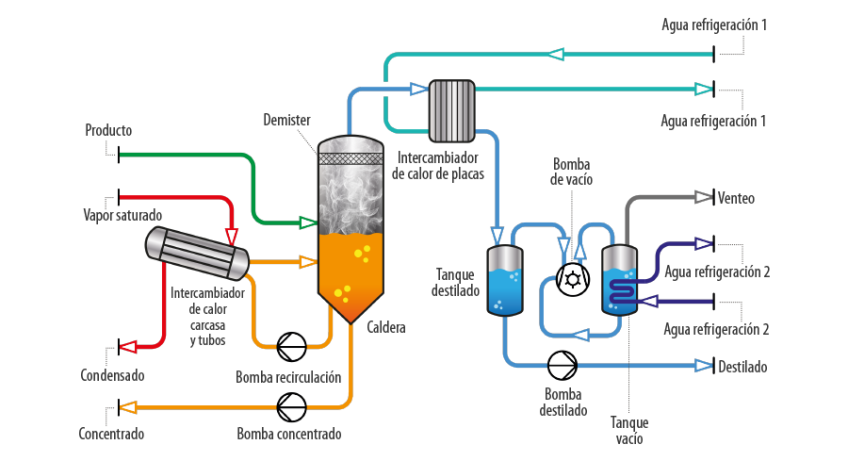

Diagrama

DESALT MFE

Dades tècniques

Paràmetre Unitats 20000 40000 60000 80000 100000
Capacitat* L/dia 20000 40000 60000 80000 100000
Consum elèctric kWh 26 32 35 46 48
Energia tèrmica per a l’evaporació kWht 630 1260 1885 2515 3140
Energia tèrmica per a la condensació kWht 630 1260 1885 2515 3140
Longitud mm 6500 7000 7000 7500 8100
Amplada mm 2600 3600 4000 4000 4000
Alçada mm 5100 6000 6600 6600 7395

* Capacitat de producció de destil·lat considerant el tractament d’aigua neta i amb l’equip treballant a règim en condicions normals (T = 20 °C, P = 1013 mbar).
