Электрический вакуумный испаритель с тепловым насосом

Вакуумный испаритель серии ENVIDEST LT VS предназначен для обработки водных потоков с низкой загрязненностью. Оборудование работает на электрической энергии, а его система нагрева и конденсации основана на блоке теплового насоса (ТН).

Это оборудование выделяется своей высокой энергоэффективностью среди одноступенчатых испарителей с тепловым насосом. Благодаря погружному теплообменнику типа змеевик, оно имеет большую площадь теплообмена и требует меньше места для установки.

Работа оборудования полностью автоматизирована — 24 часа в сутки.

Наши испарители для минимизации сточных вод ENVIDEST LT VS

Основные особенности

  • Технология: Тепловой насос (Фреон R-513A)
  • Одно-/многоэффектный: Одноэффектный
  • Вакуум: ≈ 60 мбар
  • Температура испарения: ≈ 35 °C
  • Сосуд для испарения: Вертикальный
  • Сепаратор капель: Кольца Рашига
  • Теплообменник для нагрева: Погружная змеевиковая трубка
  • Холодильный контур: Один блок теплового насоса или первичный и вторичный блок теплового насоса (в зависимости от модели)
  • Вакуумная система: Эжектор Вентури или жидкостный кольцевой насос (в зависимости от модели)
  • Блок управления*: ПЛК Siemens с сенсорным экраном HMI
  • Защита: IP54
  • Электропитание**: 400 В III + PE 50 Гц
  • Стандартный материал изготовления: 1.4401/1.4404 (AISI 316/AISI 316L)
  • Специальный антикоррозионный материал изготовления***: 1.4410 (Супердуплекс 2507)

* По запросу возможен другой производитель ПЛК
** По запросу возможна другая напряжение питания
*** Консультация по другим доступным вариантам материалов

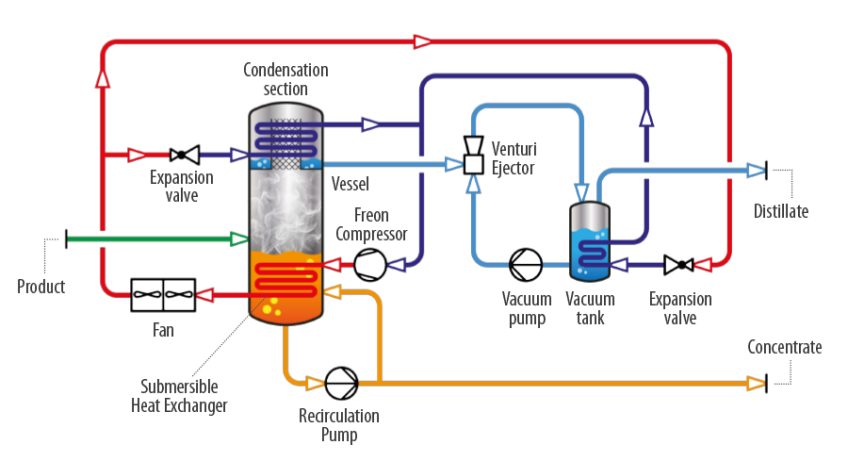

Диаграмма

ENVIDEST LT VS

Технические характеристики

Параметр Единица 250 500 750 1000 1500 2000 2500 3000
Производительность* Л/день 250 500 750 1000 1500 2000 2500 3000
Потребление электроэнергии** кВт·ч/м³ 170 170 170 170 170 170 170 170
Длина мм 2050 2100 2200 2200 2800 2900 3000 3300
Ширина мм 830 870 1000 1000 1300 1250 1350 1350
Высота мм 1900 2250 2200 2400 2400 2420 2700 2750
Параметр Единица 4000 5500 7000 9000 10000 12000 15000 18000
Производительность* Л/день 4000 5500 7000 9000 10000 12000 15000 18000
Потребление электроэнергии** кВт·ч/м³ 170 170 170 170 170 170 170 170
Длина мм 3500 3600 4000 4500 4500 4500 5600 5600
Ширина мм 1350 1500 1500 2000 2000 2000 2250 2400
Высота мм 2840 3020 3250 3250 3310 3300 3900 4155

* Данные относятся к чистой воде при непрерывной работе в стандартных условиях (T = 20 °C, P = 1013 мбар).
** Потребление электроэнергии выражено в кВт·ч на м³ произведённого дистиллята.
