Evaporador-cristal·litzador al buit tèrmic

L'evaporador-cristal·litzador al buit sèrie DESALT LT DRY està dissenyat per obtenir concentrats sòlids/semi-sòlids, així com per recuperar matèries primeres de valor com metalls i sals. L'equip pot ser fabricat per funcionar amb vapor saturat o aigua calenta per escalfar el producte a concentrar. La condensació del vapor produït es realitza amb l'aportació d'aigua de refrigeració.

Ofereix la possibilitat d'equipar la caldera d'evaporació horitzontal amb un cargol sense fi per homogeneïtzar el producte durant la fase de concentració i per a la descàrrega automàtica del producte final.

Operació de l'equip semiautomàtica o automàtica (segons model) les 24 hores del dia.

Els nostres evaporadors DESALT DRY

Característiques principals

  • Tecnologia: Evaporació amb energia tèrmica
  • Monoefecte/Multiefecte: Monoefecte
  • Energia tèrmica per a l’evaporació: Vapor saturat o aigua calenta
  • Energia tèrmica per a la condensació: Aigua de refrigeració
  • Vacuum: ≈ 200 mbar
  • Temperatura d’evaporació: ≈ 60 °C
  • Caldera d’evaporació: Horitzontal
  • Separador de gotes: Anells de Raschig
  • Intercanviador de calor per a l’escalfament: Jaqueta externa
  • Sistema de buit: Ejector Venturi
  • Unitat de control*: PLC Siemens amb pantalla tàctil HMI
  • Protecció: IP54
  • Alimentació elèctrica**: 400 V III + PE 50 Hz
  • Material de fabricació estàndard: 1.4401/1.4404 (AISI 316/AISI 316L)
  • Material de fabricació especial anticorrosió***: 1.4410 (Superduplex 2507)

* Diferent fabricant de PLC sota comanda
** Diferent subministrament de tensió sota comanda
*** Consultar altres opcions de materials disponibles

Característiques opcionals

  • Sistema de descàrrega semiautomàtic/automàtic.
  • Chiller per produir aigua de refrigeració necessària per a l’refredament del circuit de buit.
  • Sistema de control “Teleservei” per a assistència remota.
  • Condensació mitjançant condensador d’aire sota comanda.
  • Fabricació amb material especial sota comanda.
  • Diferent subministrament de tensió sota comanda.
  • Diferent fabricant de PLC sota comanda.

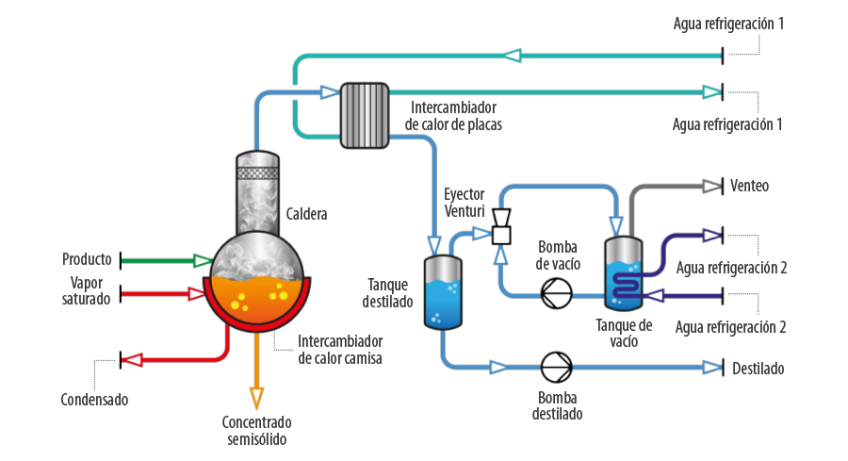

Diagrama

DESALT DRY

Dades tècniques

Paràmetre Unitats 500 750 1000 1500 3000
Capacitat* L/dia 500 750 1000 1500 3000
Consum elèctric kWh 2,7 2,7 2,7 4,1 7,4
Energia tèrmica per a l’evaporació kWht 16 24 31 47 94
Energia tèrmica per a la condensació kWht 16 24 31 47 94
Llargo mm 2400 2810 3070 4230 4880
Amplada mm 1670 1760 1970 1990 2450
Alt mm 2600 2680 2715 2965 3546

* Capacitat de producció de destil·lat considerant el tractament d’aigua neta i amb l’equip treballant a règim en condicions normals (T = 20 °C, P = 1013 mbar).
