L'evaporador al buit tèrmic sèrie ENVIDEST DPM està dissenyat per tractar productes a base aquosa amb baixa càrrega contaminant. L'equip pot ser fabricat per operar amb vapor saturat o aigua calenta per escalfar el producte que es vol concentrar. La condensació del vapor produït es realitza amb l'aportació d'aigua de refrigeració.
Es fabrica en versions monoeffecte i multieffecte (doble i triple). Les versions multieffecte es destaquen per la seva eficiència energètica: aprofiten la calor latent del vapor produït, reduint així l'energia consumida.
La seva construcció modular permet augmentar la capacitat de producció sense increments significatius de consum d'energia i la seva configuració de components (evaporador, intercanviador de calor i quadre elèctric) faciliten la instal·lació en diferents orientacions.
Operació de l'equip completament automàtica les 24 hores del dia.
Els nostres evaporadors ENVIDEST DPM 3
Característiques principals
- Tecnologia: Evaporació amb energia tèrmica
- Monoeffecte/Multiefecte: Monoeffecte; Multiefecte
- Energia tèrmica per a l’evaporació: Vapor saturat o aigua calenta
- Energia tèrmica per a la condensació: Aigua de refrigeració
- Vacuum 1r/2n/3r efecte: ≈ 310/200/125 mbar
- Temperatura d’evaporació 1r/2n/3r efecte: ≈ 70/60/50 °C
- Caldera d’evaporació: Horitzontal
- Separador de gotes: Disc perforat
- Intercanviador de calor per a l’escalfament: Feix de tubs submergit
- Sistema de buit: Ejector Venturi
- Unitat de control*: PLC Siemens amb pantalla tàctil HMI
- Protecció: IP54
- Alimentació elèctrica**: 400 V III + PE 50 Hz
- Material de fabricació estàndard: 1.4401/1.4404 (AISI 316/AISI 316L)
- Material de fabricació especial anticorrosió***: 1.4410 (Superduplex 2507)
* Diferent fabricant de PLC sota comanda
** Diferent subministrament de tensió sota comanda
*** Consultar altres opcions de materials disponibles

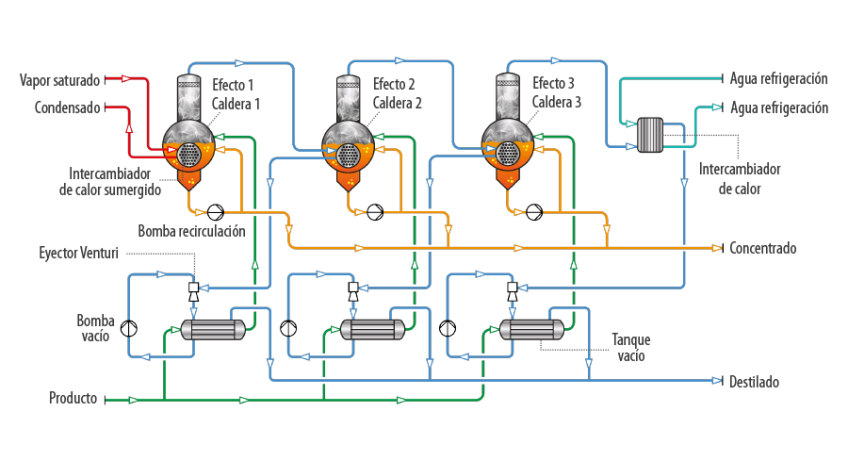

Diagrama
Dades tècniques
| ENVIDEST DPM-3 | |||||
|---|---|---|---|---|---|
| Paràmetre | Unitats | 12000 | 20000 | 24000 | 30000 |
| Capacitat* | L/dia | 12000 | 20000 | 24000 | 30000 |
| Consum elèctric | kWh | 12 | 12 | 12 | 12 |
| Energia tèrmica per a l’evaporació | kWht | 130 | 210 | 250 | 315 |
| Energia tèrmica per a la condensació | kWht | 130 | 210 | 250 | 315 |
| Evaporador (L x W x H) | mm | 3100 x 1820 x 3284 | 3380 x 3600 x 3980 | 3400 x 3600 x 3980 | 3800 x 3600 x 3980 |
| Intercanviador de calor (L x W x H) | mm | 740 x 700 x 3284 | 740 x 700 x 3980 | 740 x 700 x 3980 | 740 x 700 x 3980 |
| Quadre elèctric (L x W x H) | mm | 1000 x 500 x 2000 | 1000 x 500 x 2000 | 1000 x 500 x 2000 | 1000 x 500 x 2000 |
* Capacitat de producció de destil·lat considerant el tractament d’aigua neta i amb l’equip treballant a règim en condicions normals (T = 20 °C, P = 1013 mbar).
