Термический вакуумный испаритель-кристаллизатор

Вакуумный испаритель-кристаллизатор серии DESALT DRY предназначен для получения твердых или полутвердых концентратов, а также для извлечения ценных сырьевых материалов, таких как металлы и соли. Оборудование может быть изготовлено для работы с использованием насыщенного пара или горячей воды для нагрева продукта, подлежащего концентрированию. Конденсация образующегося пара осуществляется путем подачи охлаждающей воды.

Этот испаритель может быть изготовлен с винтовым конвейером внутри испарительной емкости для гомогенизации продукта в фазе концентрации, что облегчает автоматическую выгрузку конечного продукта.

Работа оборудования полуавтоматическая или автоматическая (в зависимости от модели) — 24 часа в сутки.

Наши испарители для минимизации сточных вод DESALT DRY

Основные особенности

  • Технология: Испарение с использованием тепловой энергии
  • Одно-/многоэффектный: Одноэффектный
  • Тепловая энергия для испарения: Насыщенный пар или горячая вода
  • Тепловая энергия для конденсации: Охлаждающая вода
  • Вакуум: ≈ 200 мбар
  • Температура испарения: ≈ 60 °C
  • Сосуд для испарения: Горизонтальный
  • Сепаратор капель: Кольца Рашига
  • Теплообменник для нагрева: Трубчатый с кожухом
  • Вакуумная система: Эжектор Вентури
  • Блок управления*: ПЛК Siemens с сенсорным экраном HMI
  • Защита: IP54
  • Электропитание**: 400 В III + PE 50 Гц
  • Стандартный материал изготовления: 1.4401/1.4404 (AISI 316/AISI 316L)
  • Специальный антикоррозионный материал изготовления***: 1.4410 (Superduplex 2507)

* Возможен другой производитель ПЛК по запросу
** Возможна другая подача напряжения по запросу
*** Консультация по другим доступным вариантам материалов

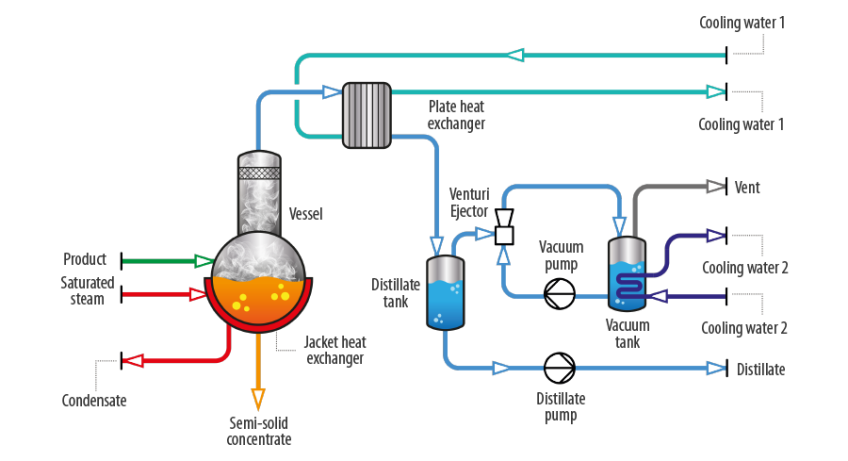

Диаграмма

DESALT DRY

Технические характеристики

Параметр Единица 500 750 1000 1500 3000
Производительность* л/день 500 750 1000 1500 3000
Потребление электроэнергии кВт·ч 2,7 2,7 2,7 4,1 7,4
Тепловая энергия для испарения кВт·ч 16 24 31 47 94
Тепловая энергия для конденсации кВт·ч 16 24 31 47 94
Длина мм 2400 2810 3070 4230 4880
Ширина мм 1670 1760 1970 1990 2450
Высота мм 2600 2680 2715 2965 3546

* Данные относятся к чистой воде при непрерывной работе в стандартных условиях (T = 20 °C, P = 1013 мбар).
